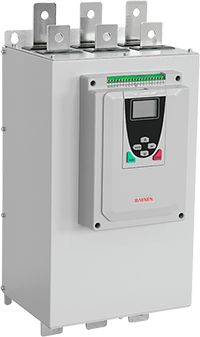

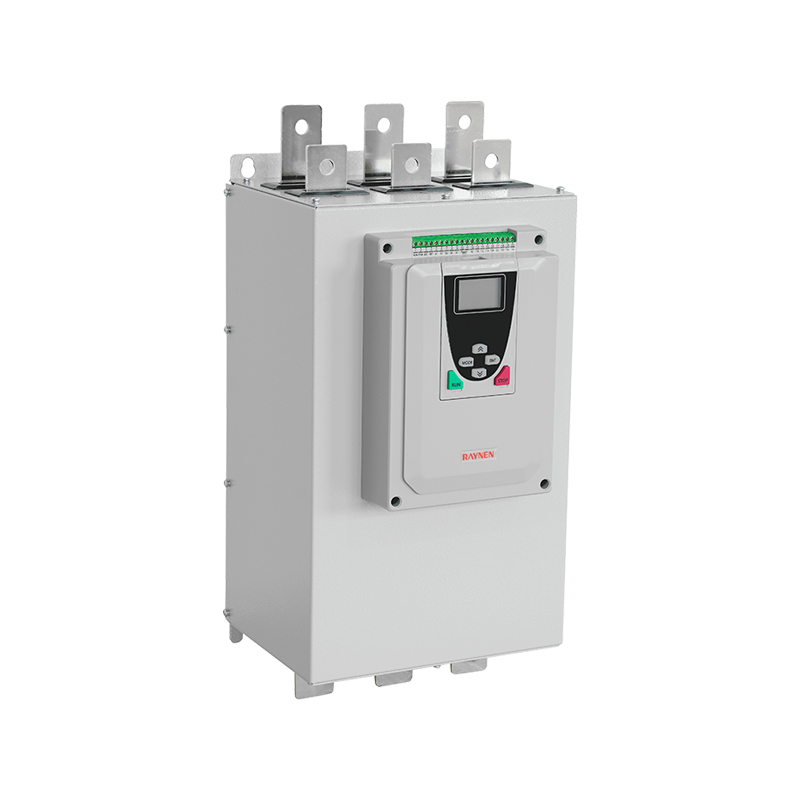

Riepilogo del prodotto
Specifiche
 | Parametrico | |
| Modello | RSE-T3-75-E ~ RSE-T3-115-E | |
| Tipo di bypass | Tipo di bypass esterno | |
| Voltaggio | 380 V | |
| Potenza motore adattivo (kW) | 75/90/115 | |
| Corrente di uscita nominale (A) | 150/180/230 | |
| Dimensioni (mm) | 378*192*227 | |
| Dimensioni di installazione (mm) | 308*150 | |
Caratteristiche del prodotto
| Qualità eccezionale |  | Controllo remoto |  |
| • Tutti gli indicatori di prestazione sono progettati attentamente e testati rigorosamente • Tutti i livelli di protezione • Facile da installare e integrare nel sistema di controllo | • Le funzioni di comunicazione vengono utilizzate per le funzioni di controllo remoto, monitoraggio e regolazione • Attraverso l'interfaccia standard RS485 è possibile connettersi con PC e PLC | ||
| Contattore di bypass, riduzione delle perdite |  | Comoda tastiera |  |
| • Al termine dell'avviamento, si avvia il contattore di bypass • Il calore all'interno dello starter viene ridotto e la perdita è ridotta al minimo • Tutte le funzioni di protezione rimangono attive (surriscaldamento, sovraccarico, sottocarico, ecc.) | • Utilizza una tastiera semplice e intuitiva per regolare i dati del motore • La tastiera inglese semplifica l'operazione | ||
| Progettazione a bassa perdita |  | Più conveniente |  |
| RDS può migliorare continuamente le condizioni operative del motore nei seguenti modi: • La tecnologia di controllo adattivo dell'avviamento graduale è adottata per garantire che la curva della velocità del motore sia corretta regolare e continuo e in aumento monotono in qualsiasi stato, senza punto di flesso della velocità • Riduce le sollecitazioni meccaniche e idrauliche • Ridurre il carico del sistema di distribuzione dell'energia (picco di tensione, sovracorrente) | • Comunicazione RS485、Modbus • Cablaggio superiore, facile da collegare | ||
| Potenza applicabile |  | ||
| • Richiedere un'ampia gamma di alimentatori di generatori | |||
La connessione diretta semplifica il cablaggio
Cablaggi e terminali
Nomenclatura del modello
Tabella di selezione
| Modello (380 V) | Potenza motoria adattiva ( kW ) | Io fuori (A) | Dimensioni A*L*P (mm) | Dimensioni di installazione (mm) | |
| H1*L1 | Apertura | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Prestazioni e configurazione
| Caratteristiche elettriche | |
| Tensione operativa nominale | Trifase 380V±15% |
| Frequenza operativa nominale | 50Hz o 60Hz (specificare prima dell'ordine) |
| Numero di fasi controllate | 3 |
| Motore applicabile | Motore asincrono/trifase a gabbia per topi |
| Frequenza iniziale | A seconda del carico, si consiglia di avviare e arrestare non più di 10 volte all'ora in condizioni normali e 6 volte in condizioni di carico pesante |
| Metodo di partenza | Rampa di tensione, rampa di corrente, limite di corrente, inching, limite di corrente rampa di tensione, rampa di tensione salto improvviso |
| Metodo di arresto | Arresto libero, arresto morbido |
| Funzione di protezione | Protezione da perdita di fase, protezione da sovracorrente, protezione da sovraccarico, protezione da squilibrio di corrente, protezione da surriscaldamento, protezione da timeout di avvio, ecc. |
| Caratteristiche ambientali | |
| Temperatura operativa | -10℃~40℃ (40℃~60℃ devono ridurre la capacità) |
| Temperatura di conservazione | -25℃~70℃ |
| Umidità relativa | 95% senza condensa né gocciolamenti |
| Altitudine | Sotto i 1000 m (1000~3000 m devono ridurre la capacità) |
| Metodo di raffreddamento | Raffreddamento ad aria naturale |
| Metodo di installazione | Montaggio a parete |
| Altro | Nessun gas infiammabile, esplosivo, corrosivo, nessuna polvere conduttiva o polvere metallica |
| Standard e Certificazioni | |
| Standard di attuazione | GB/T14048.6 |
| Certificazione | CCC |
| Caratteristiche del circuito di controllo | |
| Bypassare -01, 02 | 01, 02 si avviano e si chiudono al termine per controllare il contattore di bypass. (Grafico) |
| Esegui l'output -03, 04, 05 | 03, 04, 05 sono tutte uscite relè programmabili e il tempo di ritardo sarà impostato dal codice f4. La funzione di uscita verrà impostata dal codice FE e verrà chiusa quando l'uscita è valida. |
| Uscita guasto -06, 07, 08 | 06, 07, 08 sono uscite relè di guasto programmabili, verranno chiuse quando si verifica un guasto o l'alimentazione viene interrotta e verranno aperte quando l'alimentazione viene attivata. |
| Uscita analogica -09, 10 | 09, 10 possono misurare le informazioni attuali che cambiano con il carico. Valore di calibrazione uscita 400% 4 ~ 20 mA, formula di calcolo: D = 400/16(1x-4). lx è il valore di misurazione effettivo (mA). Corrente del motore (%). |
| Ingresso di arresto immediato -11 | 11 e la disconnessione del comune arresteranno immediatamente il motore (o collegheranno in serie altri punti di chiusura normale. |
| Ingresso arresto graduale -12 | 12 e la disconnessione comune causeranno l'arresto graduale del motore (o l'arresto libero) |
| Inizia a digitare -13 | 13 e la chiusura comune faranno girare il motore |
| Comune -14, 15 | Comune terminal for input signal |
| RS485 -16, 17, 18 | Terminale di comunicazione RS485, collegamento di più soft starter 16 è comunicazione, messa a terra |
| PE -19 | Terminale di messa a terra |
