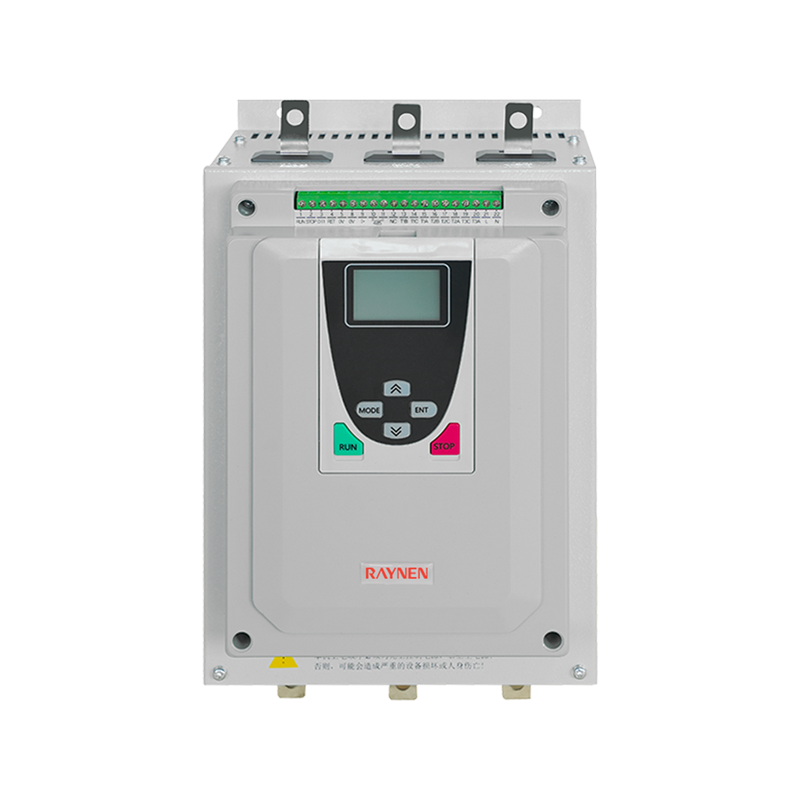

Riepilogo del prodotto
Specifiche
 | Parametrico | |
| Modello | RSE-T3-7-O ~ RSE-T3-55-O | |
| Tipo di bypass | Tipo di bypass in linea | |
| Voltaggio | 380 V | |
| Potenza motore adattivo (kW) | 7,5/11/15/18,5/22/30/37/45/55 | |
| Corrente di uscita nominale (A) | 15/23/30/37/45/60/75/90/110 | |
| Dimensioni (mm) | 342*200*214 | |
| Dimensioni di installazione (mm) | 299*145 | |
Panoramica del prodotto
| | Alimentazione di controllo indipendente (220 V CA), l'impostazione dei parametri è possibile anche senza alimentazione (380 V) |
| | Una volta rimosso il contattore di bypass, non vi è alcun limite di contatto del contattore e la durata è più lunga |
| | Compatibile con contattori esterni, più flessibile da usare e adatto ad una gamma più ampia di applicazioni |
 | Può pilotare carichi motore non tradizionali come riscaldatori motore, carichi resistivi e carichi di trasformatori |
 | Può sostituire perfettamente i contattori a stato solido e fornire inoltre funzioni di avvio e arresto graduale |
 | Supporta il collegamento interno dei motori, adatto per motori con specifiche maggiori |
Cablaggi e terminali
Nomenclatura del modello
Tabella di selezione
| Modello (380 V) | Potenza motoria adattiva ( kW ) | Io fuori (A) | Dimensioni A*L*P (mm) | Dimensioni di installazione (mm) | |
| H1*L1 | Apertura | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Prestazioni e configurazione
| Caratteristiche elettriche | |
| Alimentazione di controllo nominale | Monofase 220VAC±15%, 50/60Hz |
| Tensione di alimentazione nominale | Trifase 380V~480V (-10%~15%) |
| Frequenza nominale di alimentazione | 50Hz o 60Hz |
| Numero di fasi controllate | 3 |
| Motore applicabile | Motore asincrono/trifase a gabbia di scoiattolo |
| Frequenza iniziale | Dipende dalle condizioni di carico. Si consiglia di avviare e arrestare non più di 10 volte all'ora in condizioni normali e 6 volte all'ora in condizioni di carico pesante |
| Modalità di avvio | Rampa di tensione, rampa di corrente, limite di corrente, inching, limite di corrente rampa di tensione, rampa di tensione salto improvviso |
| Modalità di arresto | Arresto libero, arresto morbido |
| Funzione di protezione | Protezione da perdita di fase, protezione da sovracorrente, protezione da sovraccarico, protezione da squilibrio di corrente, protezione da surriscaldamento, protezione da timeout di avvio, protezione da sottotensione/sovratensione, protezione da sovrafrequenza di avvio, protezione da corrente elevata, protezione da rottura tiristori, protezione da sequenza inversa di alimentazione, protezione da errori di cablaggio, ecc. |
| Caratteristiche ambientali | |
| Temperatura operativa | -10℃ ~ 40℃ (40℃ ~ 60℃ devono ridurre la capacità) |
| Temperatura di conservazione | -25℃~70℃ |
| Umidità relativa | 95% senza condensa né gocciolamenti |
| Altitudine | Sotto i 1000 m (1000~3000 m devono ridurre la capacità) |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
| Metodo di installazione | Montaggio a parete |
| Altro | Nessun gas infiammabile, esplosivo o corrosivo, nessuna polvere conduttiva o polvere metallica |
| Standard e Certificazioni | |
| Standard di attuazione | GB/T14048.6 |
| Certificazione | CCC |
