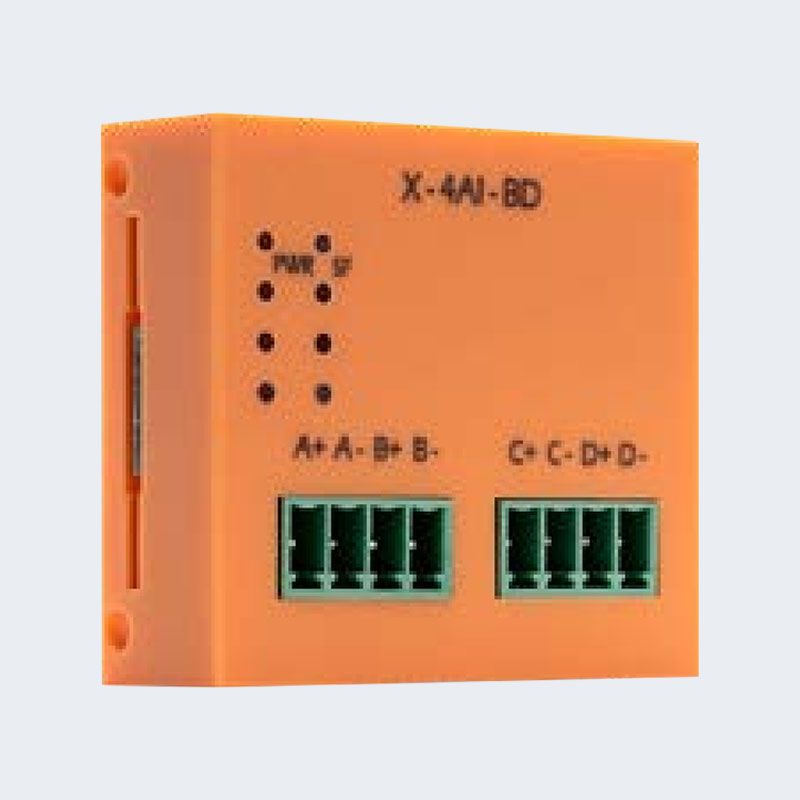

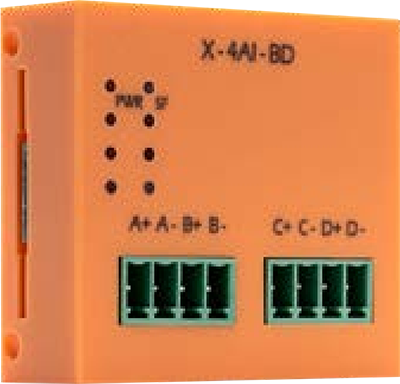

Riepilogo del prodotto
| | • Il PLC della serie X supporta 1 scheda di espansione BD, con un coperchio dello slot vuoto per impostazione predefinita. Il prodotto può soddisfare le esigenze speciali dei clienti con punti del corpo leggermente insufficienti e spazio di installazione insufficiente. • Lo sviluppo della scheda BD è flessibile e di piccole dimensioni. |

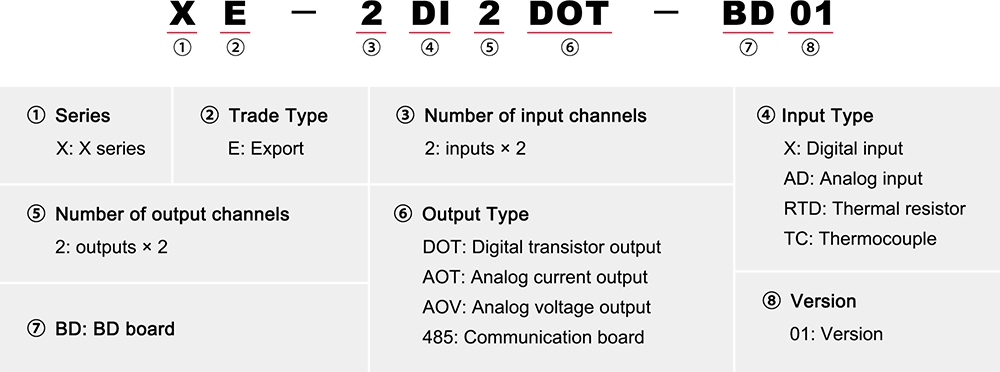

Nomenclatura del modello
Parametro
| No | Tipi facoltativi | Parametros | Istruzioni per l'uso |
| 1 | XE-2DI4DOT-BDO1 | Transistor 2DI/4DO, 24 VCC | ingressi digitali × 2 e uscite a transistor × 4 |
| 2 | XE-4AI-BDO1 | 4AI, tipo corrente a 15 bit | ingressi di corrente analogici ×4 |
| 3 | XE-6DI-BDO1 | 6DI, 24 VCC | ingressi digitali ×6 |
| 4 | XE-6DOT-BDO1 | 6DO, transistor | uscite transistor digitali ×6 |
| 5 | XE-2RTD-BD | Resistenze termiche ×2, supportano PT100 | Ingressi RTD×2 |
| 6 | XE-RS485-BD | 485 comunicazione ×1 | 485 comunicazione ×1 |
| 7 | XE-2AI1AO-BD01 | 2AI, tipo di tensione a 12 bit; 1AO, uscita in tensione a 12 bit/uscita in corrente a 11 bit | ingressi analogici ×2, uscita analogica ×1 |
| 8 | XE-1AI1RTD-BD | 1AI, tipo corrente a 16 bit; Resistore termico a 1 via, supporta PT100 | ingresso analogico ×2, ingresso RTD ×1 |
| 9 | XE-2AO-BDO1 | 2AO, uscita in tensione a 12 bit/uscita in corrente a 11 bit | uscite analogiche ×2 |
Schema elettrico della scheda BD
