01 Introduzione

Le industrie chimiche e farmaceutiche sono i maggiori consumatori di energia nelle imprese industriali di oggi, e il grado di dipendenza dalle risorse naturali rappresenta oltre il 60%. Il problema energetico è una sfida seria. Esistono due modi per risolvere fondamentalmente il problema energetico: uno è open source e l’altro è il risparmio energetico. La tecnologia di risparmio energetico con conversione di frequenza dell'inverter serie RVE32 è una nuova tecnologia di risparmio energetico ad alta efficienza con ampia applicazione, effetto rapido e breve periodo di recupero dell'investimento. Sono stati ampiamente utilizzati agitatori comuni nelle industrie chimiche e farmaceutiche.

02 Caratteristiche

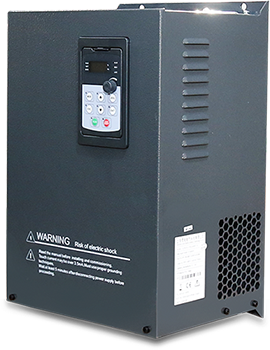

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità. RVE32 dispone di numerose sottostazioni, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria 5 V per alimentazione analogica Ingresso fisso, alimentazione ausiliaria 24 V per ingresso digitale Tutti LI/TA, AI/AO possono essere liberamente programmati per definire le funzioni. L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Fornire il 250% della corrente nominale del motore durante il funzionamento a bassa frequenza e l'accelerazione per soddisfare i requisiti del funzionamento del mixer;

· Funzione AVR superiore, adattabilità alla super rete, garanzia di tensione di uscita, stabilità di corrente e velocità;

· Con la precisione del controllo della velocità, la precisione del controllo è dello 0,2% e viene realizzato un controllo accurato della velocità;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Forte adattabilità ambientale, il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e umidità;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

04 Introduzione al sistema:

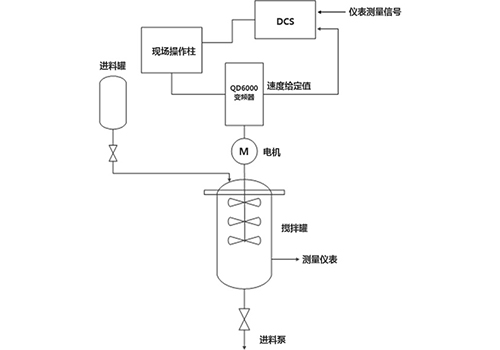

In questo sistema, un inverter RVE32 da 7,5KW aziona il motore del miscelatore da 7,5KW, aziona le pale della ventola di agitazione per agitare, quindi agita uniformemente attraverso la valvola del vuoto, quindi invia il tutto alla pompa di alimentazione per partecipare alla successiva reazione chimica dopo aver soddisfatto i requisiti. Il funzionamento di avvio/arresto del convertitore di frequenza viene realizzato tramite la colonna delle operazioni sul campo e il convertitore di frequenza restituisce il valore effettivo della velocità del motore al DCS e l'operatore misura il segnale e il valore della velocità effettivo in base allo strumento del serbatoio di miscelazione. Emettere un comando al convertitore di frequenza per aumentare o diminuire il riferimento di velocità del motore.

05 Parametro tecnico

06 Utilizzo sul sito:

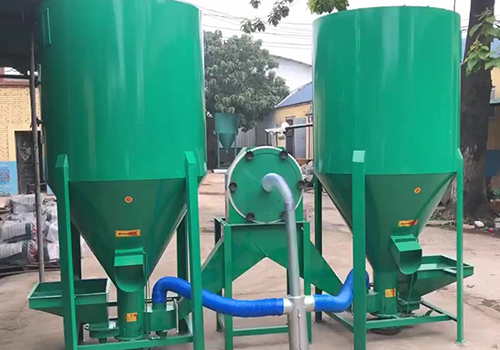

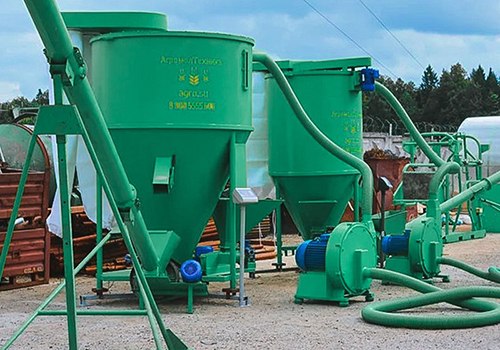

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura:

07 Risultato corrente:

Il sistema di controllo del mixer utilizzando il convertitore di frequenza RVE32 è in funzione da più di tre anni e ha ottenuto buoni risultati economici.

Benefici e benefici sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

I benefici economici sono notevoli, e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno;

08 Vantaggi per il cliente:

Funzionamento affidabile e piccola manutenzione, risparmio sui costi di manutenzione;

La funzione di protezione completa del convertitore di frequenza garantisce la continuità della produzione;

I benefici economici sono notevoli, e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno;
