01 Introduzione:

Le risorse idriche sono un fattore importante per lo sviluppo economico e lo sviluppo sociale sostenibile, e il tasso di trattamento delle acque reflue urbane è diventato un simbolo importante del fatto che una regione sia civilizzata o meno. Il grave inquinamento e la crescente scarsità delle risorse idriche sono ormai diventati motivo di preoccupazione in tutto il mondo. Con lo sviluppo dell’economia in Cina, la quantità di liquami urbani e di acque reflue industriali è aumentata notevolmente, fornendo un enorme spazio di mercato per l’industria del trattamento delle acque. L'inverter RVE32 ha una vasta gamma di applicazioni nel trattamento delle acque reflue e ha ottenuto buoni vantaggi economici e sociali.

02 Caratteristiche:

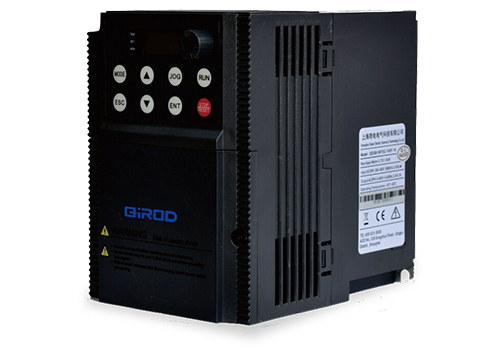

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità.

RVE32 dispone di numerose sottostazioni, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Coppia iniziale elevata, 1,5 volte la coppia erogata a 0,5 Hz ad anello aperto, che soddisfa i requisiti di funzionamento della ventola di aerazione;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola; Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Adattabilità della rete super elettrica, capacità di anti-fluttuazione della rete elettrica fino a ±15%, per garantire la stabilità della tensione di uscita, della corrente e della velocità   Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico di conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione; Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

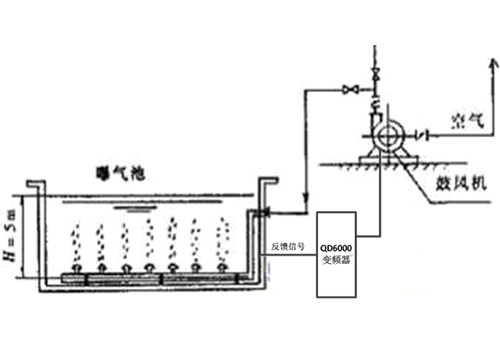

In questo sistema, il motore principale della ventola di aerazione per il trattamento delle acque reflue da 110KW è azionato dal convertitore di frequenza RVE32 da 110KW e il controllo automatico a circuito chiuso viene realizzato in base al segnale di feedback del sensore di ossigeno disciolto.

05 Parametro tecnico:

06 Utilizzo sul posto:

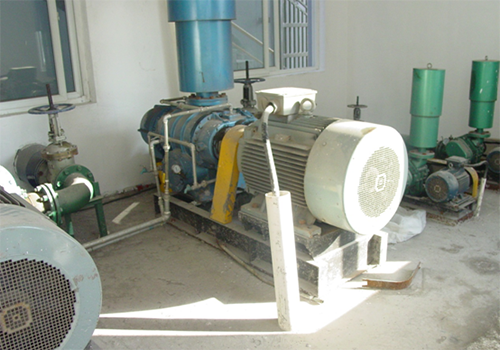

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo del ventilatore di aerazione del trattamento delle acque reflue utilizzando l'inverter RVE32 è stato messo in funzione per più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

I vantaggi economici sono notevoli, l'effetto di risparmio energetico è superiore al 20% e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno.

08 Vantaggi per il cliente:

*Controllo automatico PID, riduzione del carico di lavoro dei lavoratori e miglioramento dell'efficienza del lavoro; *Riduzione delle perdite del motore e dei costi di manutenzione;

*Funzione di protezione completa dell'inverter per garantire la massima continuità della produzione;

*I vantaggi economici sono notevoli e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno.
