01 Introduzione:

Con lo sviluppo della tecnologia energetica e il miglioramento della tecnologia di regolazione della velocità di conversione della frequenza, il metodo di controllo intelligente della fornitura d'acqua con regolazione della velocità di conversione della frequenza come nucleo ha sostituito il precedente metodo di fornitura idrica di commutazione multi-pompa e regolazione della valvola. Durante la regolazione della velocità a frequenza variabile, la corrente di avviamento può essere limitata entro la corrente nominale, evitando così l'impatto sulla rete elettrica durante l'avviamento. Grazie all'avvio regolare della pompa, la velocità media del normale funzionamento viene ridotta, prolungando così la vita di apparecchiature come pompe e valvole. Allo stesso tempo, può eliminare l'effetto del colpo d'ariete all'avvio e all'arresto. Con le sue prestazioni stabili, la modalità operativa e la funzione semplici, il convertitore di frequenza consentirà al sistema di approvvigionamento idrico di risparmiare elettricità, acqua e manodopera e, infine, di raggiungere lo scopo di un funzionamento ad alta efficienza.

02 Caratteristiche:

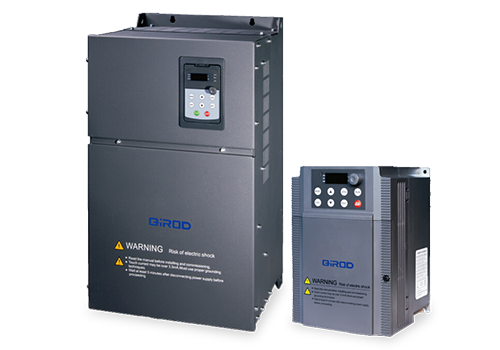

RVE32 è un inverter montato su armadio, la gamma di potenza è 0,75KW~500KW, la tensione in ingresso è 380V~480V e i metodi di controllo sono controllo vettoriale sensorless e controllo vettoriale. Il controllo vettoriale senza sensore della velocità è una sorta di controllo vettoriale, ma non è presente alcun sensore di velocità e il valore di feedback della velocità del motore viene stimato attraverso il calcolo del modello del motore. La precisione del controllo e le prestazioni dinamiche del controllo vettoriale senza sensore di velocità non sono buone quanto quelle del controllo vettoriale con velocità ad anello chiuso, ma presenta anche i vantaggi di un sistema semplice, nessuna necessità di manutenzione dei sensori di velocità e un prezzo basso, soprattutto per ventilatori e pompe. Inoltre, il tradizionale controllo V/f non necessita di un sensore di velocità, ma per i motori di pompe e ventilatori ad alta potenza, come il controllo V/f senza controllo dell'anello di corrente, è facile causare fluttuazioni di corrente. Il controllo vettoriale sensorless della velocità non ha solo un anello chiuso di velocità ma anche un anello chiuso di corrente e la corrente stazionaria del motore è più stabile.

RVE32 dispone di numerosi terminali client, tra cui 8 ingressi digitali (LI1~LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni. L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

L'inverter della serie RVE32 è dotato di funzione PID integrata, che è più flessibile nel funzionamento. Esistono molti modi per controllare l'interfaccia, che può essere cablata o di comunicazione.

04 Introduzione al sistema:

In questo sistema vengono utilizzate tre pompe per pozzi profondi e una pompa per pozzi profondi da 45 kW viene utilizzata come pompa normalmente aperta per mantenere la funzione di base dell'approvvigionamento idrico. Come pompa di controllo principale viene utilizzata una pompa per pozzi profondi da 75 kW ed è installato un dispositivo di controllo automatico della fornitura d'acqua a pressione costante con convertitore di frequenza. Quando il consumo di acqua cambia, la velocità della pompa viene regolata per realizzare un'alimentazione idrica a pressione costante della rete di approvvigionamento idrico. È installata una pompa per pozzi profondi da 75 kW con un set completamente digitale. Il controller di avviamento graduale del motore CA viene utilizzato come pompa di controllo ausiliaria. Quando il volume della fornitura d'acqua cambia notevolmente, se la pompa di controllo principale ha funzionato alla massima frequenza (o frequenza), non è possibile garantire che la pressione della rete di tubazioni di fornitura dell'acqua sia costante. Il controller avvia (o arresta) la pompa di controllo ausiliaria, quindi la pompa di controllo principale funziona a velocità variabile per regolare la pressione dell'acqua della rete di tubazioni per mantenerla costante.

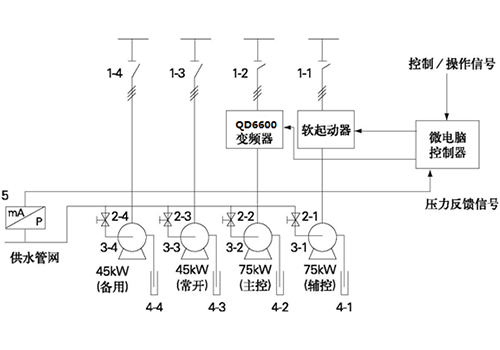

1- Interruttore di alimentazione 2- Valvola unidirezionale dell'acqua 3- Reattanza della pompa 4- Sorgente d'acqua da pozzo profondo 5- Sensore di pressione

05 Parametro tecnico:

06 Utilizzo sul sito:

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di approvvigionamento idrico a pressione costante utilizzando l'inverter RVE32 è stato messo in funzione da più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile e ha un basso tasso di guasto;

La pressione della fornitura idrica è stabile, il che elimina gli svantaggi delle famiglie a molti piani che tagliano l'acqua durante i picchi di utilizzo dell'acqua e l'eccessiva pressione delle tubazioni durante i periodi di abbeveratoio;

Risolve il problema della rimozione della sabbia quando la pompa è accesa e il problema del troppopieno durante il funzionamento;

I vantaggi economici sono notevoli e le statistiche di funzionamento effettive mostrano che in un anno si possono risparmiare 432.600 kWh di elettricità. Calcolando 0,3 yuan per kilowattora, si potrebbero risparmiare circa 129.800 yuan di costi dell'elettricità. Più di un anno può recuperare tutto il maggiore investimento del sistema di controllo automatico della fornitura di acqua a pressione costante.

08 Vantaggi per il cliente:

La pressione dell'acqua della rete di condutture di approvvigionamento idrico è stabile e non cambia con il cambiamento del consumo di acqua, il che migliora la qualità dell'approvvigionamento idrico;

Evita il fenomeno dell'acqua corrente e delle perdite d'acqua causate dall'aumento anomalo della pressione dell'acqua nella rete idrica e riduce i costi di manutenzione;

L'effetto di risparmio energetico è notevole e l'aumento degli investimenti nel sistema di approvvigionamento idrico a pressione costante può essere completamente recuperato in più di un anno;

Si evita lo spreco di risorse idriche e si impedisce l'ulteriore espansione dell'area dell'imbuto di abbassamento del livello dell'acqua formato dall'eccessivo sfruttamento delle acque sotterranee.
