01 Introduzione:

Con il continuo sviluppo delle gru, è difficile per la tecnologia di controllo tradizionale soddisfare i requisiti di regolazione e controllo della velocità sempre più elevati delle gru. Oggi, con il rapido sviluppo della tecnologia elettronica, la combinazione tra gru e tecnologia elettronica sta diventando sempre più stretta e il dispositivo di controllo della velocità a frequenza variabile CA sostituisce il tradizionale metodo di controllo della velocità della resistenza in serie del rotore del motore. Tra i molti dispositivi di controllo della velocità a frequenza variabile CA, il convertitore di frequenza RVE32 lo ha reso ampiamente utilizzato in varie applicazioni grazie alla stabilità delle prestazioni, alla ricchezza di funzioni di espansione delle opzioni, alla flessibilità dell'ambiente di programmazione, alle caratteristiche di coppia e all'adattabilità all'uso in diverse occasioni. L'inverter occupa una posizione molto importante nel mercato di fascia alta.

02 Caratteristiche:

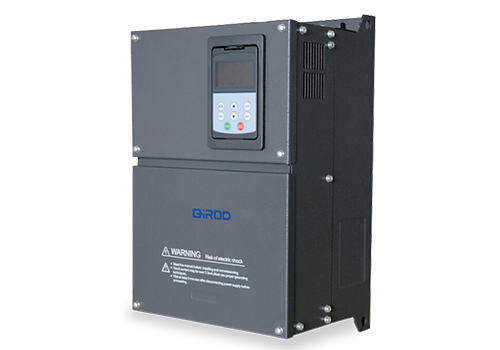

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità. RVE32 dispone di numerose sottostazioni, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Con caratteristiche di coppia a bassa frequenza, può fornire 0,5 Hz pari al 150% della coppia nominale per garantire l'avvio regolare della gru a frequenza variabile.

· Controllo logico del freno affidabile, il tempo di frenata è regolabile, garantendo al tempo stesso che il gancio non scivoli, evita anche la grande corrente di spunto del motore.

· Il processo di accelerazione e decelerazione è conforme alla modalità curva a S, che aumenta la stabilità del lavoro, riduce l'impatto meccanico e prolunga la durata dell'attrezzatura.

· La corrente di avviamento è ridotta, l'impatto attuale sulla rete elettrica è ridotto, lo spreco di energia elettrica è notevolmente ridotto e l'effetto di risparmio energetico è evidente.

· Funzione di protezione completa, migliora il fattore di sicurezza e facilita l'ispezione e la manutenzione.

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

In questo sistema, 4 set di motori da 7,5KW sono azionati da un inverter RVE32 da 45KW per realizzare il controllo del carrello della gru a portale. RVE32 può fornire il controllo logico completo dell'apertura del freno, il controllo della commutazione ad alta e bassa velocità, il controllo vettoriale parallelo di più motori, il controllo della tensione di frenatura regolabile, il controllo dell'operazione di indebolimento del campo ad alta frequenza e altre funzioni, in modo da ottenere il controllo delle gru a portale.

05 Parametro tecnico:

06 Utilizzo sul posto:

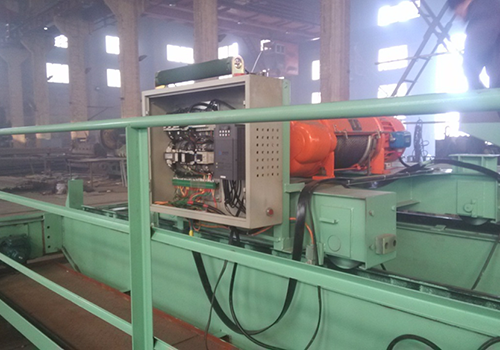

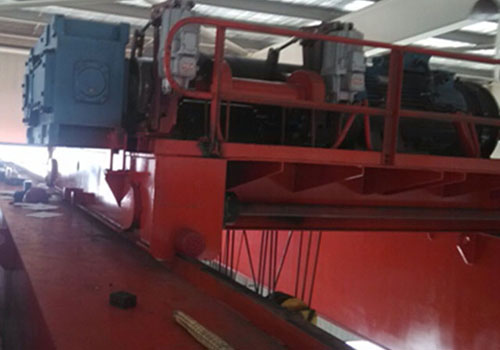

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo della gru a portale che utilizza l'inverter RVE32 è stato messo in funzione per più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

*Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

*Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

* Il processo di avvio e funzionamento è fluido ed efficiente, sicuro e affidabile.

08 Vantaggi per il cliente:

L'inverter e la gru funzionano in modo stabile, riducendo notevolmente i costi di manutenzione;

La funzione di protezione completa dell'inverter garantisce la continuità della produzione;

Controllo di commutazione ad alta e bassa velocità, alta efficienza;

Il controllo del freno è realizzato dal convertitore di frequenza e la sicurezza è buona.
