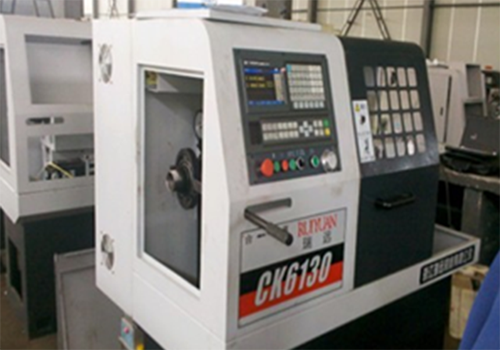

01 Introduzione:

Le macchine utensili a controllo numerico, abbreviate come macchine utensili CNC, sono prodotti meccatronici che integrano da 30 anni tecnologie meccaniche, elettriche, idrauliche, pneumatiche, microelettroniche e informatiche. Il mandrino e ciascun sistema di avanzamento sono azionati dai rispettivi motori. Con lo sviluppo della tecnologia di regolazione della velocità di conversione di frequenza, il mandrino della macchina utensile CNC è azionato dal convertitore di frequenza, che può soddisfare perfettamente le esigenze di lavoro. Il convertitore di frequenza Qidian RVE32 ha un'ampia gamma di applicazioni nelle macchine utensili CNC e ha ottenuto buoni vantaggi economici e sociali.

02 Caratteristiche:

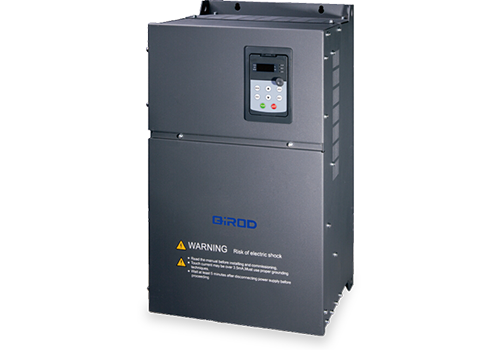

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità.

RVE32 dispone di numerose sottostazioni, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Ampia coppia di avviamento, che fornisce una coppia nominale del 150% di 0,5 Hz, facile avviamento del motore del mandrino;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Con la precisione del controllo della velocità, la precisione del controllo è dello 0,2% e viene realizzato un controllo accurato della velocità;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

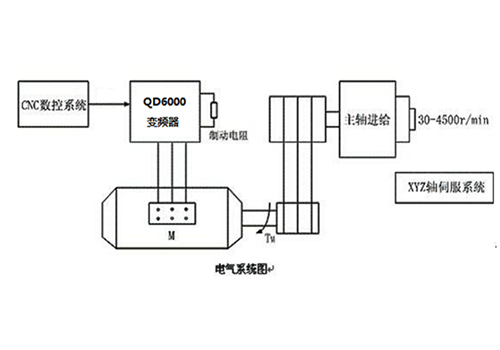

In questo sistema, il mandrino della macchina utensile CNC da 4KW è azionato dall'inverter RVE32 da 5,5KW e la frenatura e l'arresto rapidi vengono realizzati tramite l'unità di frenatura esterna e il resistore di frenatura. La variazione di velocità causata dalla variazione del carico è molto ridotta grazie al controllo vettoriale ad anello aperto.

05 Parametro tecnico:

06 Utilizzo sul posto:

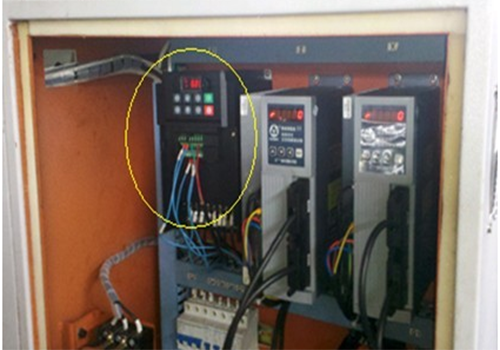

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo della macchina utensile CNC che utilizza l'inverter RVE32 è in funzione da più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Monitoraggio e controllo in tempo reale della corrente di uscita, con buona capacità di risposta dinamica e migliore qualità dei prodotti realizzati;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

Eccellenti caratteristiche di coppia a bassa frequenza, funzionamento stabile con coppia nominale in uscita a bassa velocità.

08 Vantaggi per il cliente:

L'inverter e il motore del mandrino funzionano in modo stabile, riducendo i costi di manutenzione; Riduzione delle perdite del motore e dei costi di manutenzione;

La funzione di protezione completa dell'inverter garantisce la continuità della produzione;

La produzione dei prodotti è più in linea con i requisiti e il tasso di difetti è notevolmente ridotto.
