01 Introduzione:

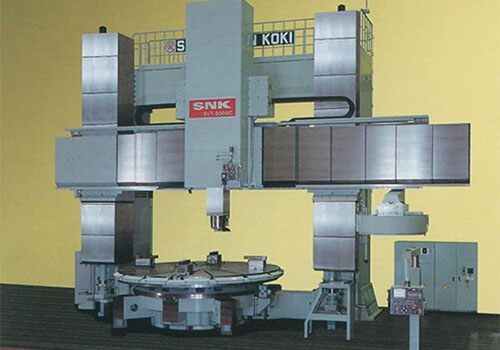

I torni verticali sono apparecchiature meccaniche di grandi dimensioni utilizzate per la lavorazione di pezzi grandi e pesanti con grandi dimensioni radiali e dimensioni assiali relativamente piccole e forme complesse. Come la superficie cilindrica, la superficie terminale, la superficie conica, il foro cilindrico, il foro conico, ecc. di vari dischi, ruote e manicotti. Con l'ausilio di dispositivi aggiuntivi è possibile eseguire anche la filettatura, la tornitura sferica, la profilatura, la fresatura e la rettifica. Il mandrino delle macchine utensili di grandi dimensioni è controllato dall'inverter RVE32 per ottenere un controllo stabile della velocità, con buone caratteristiche di coppia a bassa frequenza e velocità di risposta rapida. La frenatura e l'arresto rapidi sono realizzati dall'unità di frenatura e dal resistore di frenatura.

02 Caratteristiche:

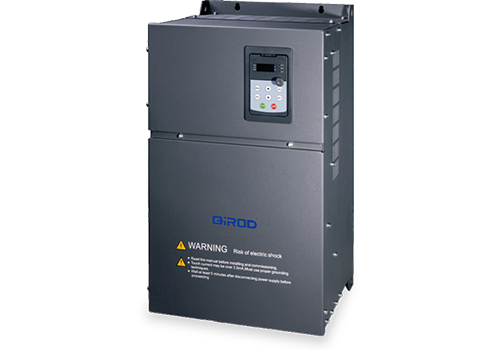

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità. RVE32 dispone di numerosi dispositivi di controllo, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard di RVE32 senza opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Fornire una coppia nominale del 150% di 0,5 Hz, facile avvio del motore del mandrino;

· Con la precisione del controllo della velocità, la precisione del controllo è dello 0,2% e si ottiene un controllo accurato della velocità;

· Con un buon controllo dell'indebolimento del campo, può ottenere un controllo preciso anche quando funziona ad alta frequenza;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Funzione AVR superiore, adattabilità alla super rete, garanzia di tensione di uscita, stabilità di corrente e velocità;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, protezione da sovracorrente, limite per garantire la continuità della produzione;

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

In questo sistema, il mandrino di un tornio verticale da 55KW è azionato da un convertitore di frequenza RVE32 da 75KW e l'arresto rapido della frenatura viene realizzato tramite un'unità di frenatura esterna e un resistore di frenatura. Il taglio a velocità costante viene ottenuto tramite il controllo vettoriale ad anello aperto e la variazione di velocità causata dalle variazioni di carico è molto ridotta. L'inverter viene avviato tramite il terminale di controllo e la velocità fornita è controllata dal segnale di tensione analogico 0-10 V del sistema di controllo. Quando il motore funziona a 70 Hz, la fluttuazione della velocità è inferiore a 1 giri/min e la fluttuazione della corrente è inferiore a 1 A, realizzando un controllo preciso della velocità.

05 Parametro tecnico:

06 Utilizzo sul posto:

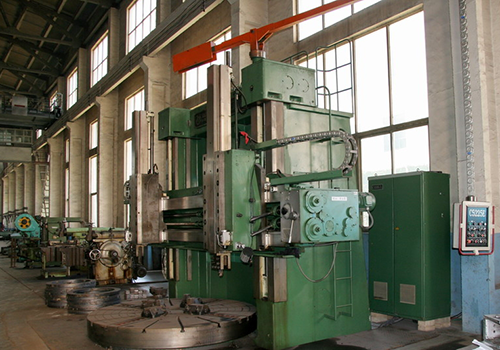

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo del tornio verticale utilizzando l'inverter RVE32 è stato messo in funzione da più di tre anni e ha ottenuto buoni benefici economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

La precisione del controllo della velocità è elevata e i prodotti di produzione sono più in linea con i requisiti; il sistema di controllo del tornio verticale che utilizza l'inverter QD6000 è stato messo in funzione da più di tre anni e ha ottenuto buoni vantaggi e risultati economici.

08 Vantaggi per il cliente:

L'inverter e il motore del mandrino funzionano in modo stabile, riducendo i costi di manutenzione;

La funzione di protezione completa dell'inverter garantisce la continuità della produzione;

La produzione dei prodotti è più in linea con i requisiti e il tasso di difetti è notevolmente ridotto.
