01 Introduzione:

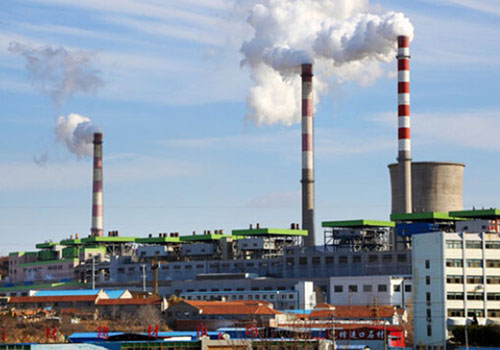

L’inverno nel nord della Cina è lungo e freddo, e i metodi di riscaldamento come il riscaldamento e il geotermico sono diventati il mezzo principale con cui le persone qui tengono lontano il freddo in inverno. La centrale termoelettrica trasporta il vapore surriscaldato a ciascuna stazione di scambio termico attraverso la tubazione di trasmissione del vapore. Nella stazione di scambio termico, il vapore riscalda l'acqua calda di riscaldamento attraverso lo scambiatore di calore, e la pompa di circolazione invia l'acqua calda alla rete secondaria e ai vari scambiatori di calore attraverso la tubazione di riscaldamento. utente. L'inverter D71 di Shanghai Qidian è stato ampiamente utilizzato in settori municipali, come riscaldamento, HVAC, opere idriche e impianti di trattamento delle acque reflue. I nostri prodotti e soluzioni hanno notevoli effetti di risparmio energetico, funzionamento sicuro e affidabile e sono la garanzia per il funzionamento stabile del sistema municipale.

02 Caratteristiche:

D71 è un inverter montato a parete con un intervallo di potenza di 0,75KW-500KW e la modalità di controllo del livello di tensione della tensione di linea in ingresso è 380V-480V, che è il controllo vettoriale senza sensore di velocità. Il controllo vettoriale sensorless della velocità è particolarmente adatto per ventilatori e pompe. Il controllo vettoriale sensorless della velocità non ha solo un anello chiuso di velocità ma anche un anello chiuso di corrente e la corrente stazionaria del motore è più stabile.

D71 dispone di numerosi terminali client, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per ingresso analogico Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni. L'interfaccia MODBUS è la configurazione standard del D71, non è richiesta alcuna opzione. Il D71 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS. L'inverter della serie D71 ha una funzione PID integrata, il funzionamento è più flessibile e ci sono molti modi per controllare l'interfaccia.

04 Introduzione al sistema:

In questo sistema, un convertitore di frequenza D71 da 110KW viene utilizzato per azionare una pompa di circolazione della rete di calore da 110KW. Raccogliendo la differenza di temperatura tra la temperatura totale dell'uscita e quella dell'acqua di ritorno del sistema e confrontando la differenza di temperatura dell'acqua di ritorno del sistema utente in ciascuna area con la differenza di temperatura di progettazione del sistema, la velocità della pompa di circolazione viene regolata automaticamente dalla funzione PID integrata dell'inverter per realizzare la regolazione del flusso totale e della temperatura del sistema.

05 Parametro tecnico:

06 Utilizzo sul posto:

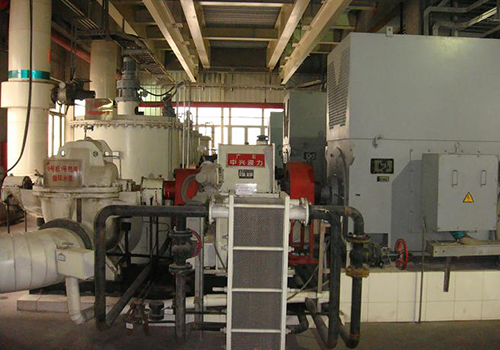

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie D71 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di pompaggio dell'acqua di circolazione della rete di riscaldamento utilizzando l'inverter D71 è stato messo in funzione da più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile e ha un basso tasso di guasto;  Attraverso la regolazione automatica PID si elimina il fenomeno del riscaldamento e raffreddamento disomogeneo di ciascuna stazione della rete di riscaldamento;

Realizzare operazioni di produzione senza equipaggio, ridurre notevolmente l'intensità del lavoro e migliorare l'efficienza produttiva;

I benefici economici sono significativi e l’intero incremento dell’investimento può essere recuperato in più di un anno.

08 Vantaggi per il cliente:

Il riscaldamento e il raffreddamento di ciascuna stazione della rete di riscaldamento sono uniformi, il che garantisce il fabbisogno di riscaldamento dei clienti remoti ed evita il surriscaldamento dei clienti vicini.

Realizzare operazioni di produzione senza pilota e migliorare l'efficienza produttiva;

L'impatto meccanico è ridotto, il che consente di risparmiare notevolmente sui costi di manutenzione;

L'effetto di risparmio energetico è notevole e l'aumento dell'investimento può essere completamente recuperato in più di un anno.
