01 Introduzione:

Il concetto di HVAC comprende riscaldamento, ventilazione e aria condizionata, quindi ha un concetto più ampio rispetto all'aria condizionata centralizzata. Il concetto di risparmio energetico negli HVAC non è quello di ridurre l’ambiente o sopprimere la domanda di energia in cambio di risparmio energetico, ma di migliorare l’efficienza energetica degli edifici attraverso l’applicazione di metodi di pianificazione integrata delle risorse (IRP) e tecniche di gestione della domanda di energia (DSM), con risorse limitate e costi di consumo energetico per ottenere efficienza sociale ed economica per soddisfare le crescenti esigenze ambientali. L'inverter D71 è stato ampiamente utilizzato nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria in luoghi esclusivi come aeroporti, edifici radiofonici e televisivi, ospedali e metropolitane.

02 Caratteristiche:

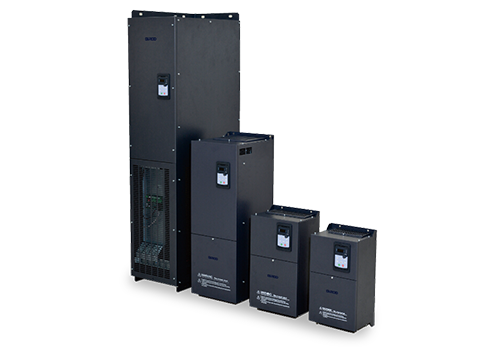

D71 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità.

D71 dispone di numerosi dispositivi di controllo, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard del D71, non è richiesta alcuna opzione. Il D71 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Buone prestazioni di coppia a bassa frequenza (1,5 volte la coppia in uscita quando ad anello aperto 0,5 Hz), coppia elevata a bassa frequenza;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Adattabilità della rete elettrica eccellente, capacità di fluttuazione della rete elettrica fino a ± 15%, per garantire la stabilità della tensione di uscita, della corrente e della velocità;

· I modelli da 15 kW e superiori sono dotati di reattori CC standard, che funzionano bene in termini di controllo armonico e stabilità, aiutando i clienti a risparmiare sui costi hardware;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 introduzione al sistema:

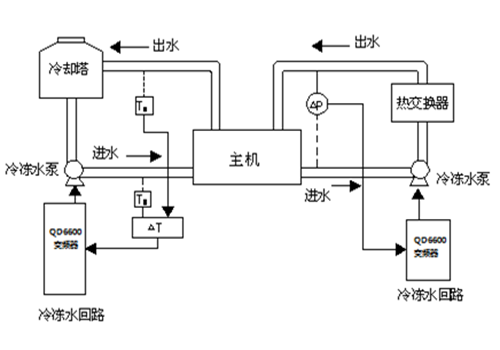

In questo sistema, due pompe dell'acqua refrigerata da 110KW sono azionate da due inverter D71 da 110KW e sono presenti anche diversi inverter D71 che azionano i ventilatori (compresi i ventilatori interni e i ventilatori delle torri di raffreddamento). Nel sistema di circolazione dell'acqua refrigerata, il segnale 1 (segnale di temperatura o segnale di pressione) del circuito di ingresso dell'acqua e il segnale 2 (segnale di temperatura o segnale di pressione) del circuito di uscita dell'acqua vengono inviati al modulo analogico per ottenere il segnale di feedback analogico dell'inverter. Attraverso la funzione PID integrata dell'inverter, viene realizzato il controllo automatico a circuito chiuso.

05 Parametro tecnico:

06 Utilizzo sul posto:

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie D71 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo del riscaldamento, della ventilazione e del condizionamento dell'aria utilizzando l'inverter D71 è stato messo in funzione da più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

Il sistema di climatizzazione centrale adotta il controllo a circuito chiuso della conversione di frequenza, con una risposta dinamica rapida e un alto grado di automazione, e l'intero sistema realizza un controllo digitale e intelligente;

I vantaggi economici sono notevoli, l'effetto di risparmio energetico di base è compreso tra il 35% e il 55% e l'intero investimento aumentato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno.

08 Vantaggi per il cliente:

Il controllo automatico PID a circuito chiuso riduce il carico di lavoro dei lavoratori e migliora l'efficienza del lavoro;

Riduzione delle perdite del motore e dei costi di manutenzione;

La funzione di protezione completa del convertitore di frequenza garantisce la continuità della produzione;

Ridurre il rumore di funzionamento della pompa dell'acqua e migliorare il comfort dell'edificio;

I vantaggi economici sono significativi e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno.
