01 Introduzione:

L'industria della carta è un'importante industria delle materie prime di base, strettamente legata allo sviluppo dell'economia nazionale e delle imprese sociali, nonché un importante pilastro dell'economia nazionale del mio paese. Attualmente, oltre l'80% degli apparati di trasmissione delle nuove macchine continue hanno adottato inverter di azionamento CA.

Il raffinatore è una parte molto critica della produzione di pasta di legno. La sua linea di produzione di pasta di legno è composta da una serie di attrezzature di supporto. Per migliorare l'efficienza produttiva e garantire la qualità della pasta, ogni parte della trasmissione necessita di un elevato grado di coordinamento. Allo stato attuale, l'importante trasmissione di linee di produzione avanzate adotta la conversione di frequenza. guidare. L'inverter D71 ha una vasta gamma di applicazioni nell'industria della carta.

02 Caratteristiche:

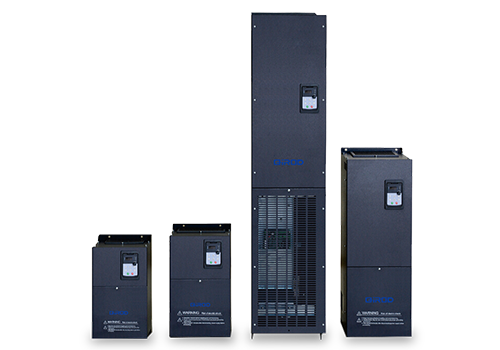

D71 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità.

D71 dispone di numerosi dispositivi di controllo, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard del D71, non è richiesta alcuna opzione. Il D71 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Coppia iniziale elevata, 1,5 volte la coppia erogata a 0,5 Hz ad anello aperto, che soddisfa i requisiti del funzionamento del raffinatore;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Adattabilità della rete elettrica eccellente, capacità di fluttuazione della rete elettrica fino a ± 15%, per garantire la stabilità della tensione di uscita, della corrente e della velocità;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

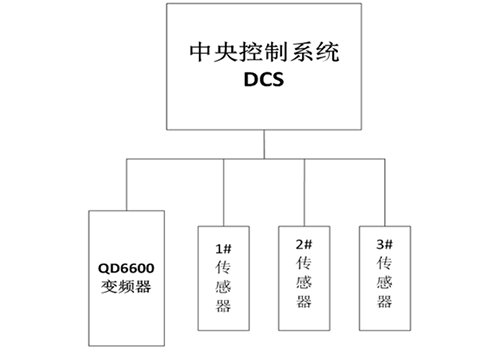

In questo sistema, il motore principale da 110KW del raffinatore è azionato dall'inverter D71 da 110KW e il sistema di controllo centrale DCS è collegato con tutti i componenti esecutivi e i sensori dell'intera linea di produzione per monitorare in tempo reale le condizioni sul campo di ciascun sistema di trasmissione. Il sistema di controllo centrale controlla l'avvio-arresto, l'impostazione della frequenza, il ripristino dei guasti e altri comandi di tutti gli inverter e raccoglie simultaneamente dati come corrente, tensione, tensione del bus e frequenza operativa di tutti gli inverter per monitorare ciascun inverter in tempo reale.

05 Parametro tecnico:

06 Utilizzo sul posto:

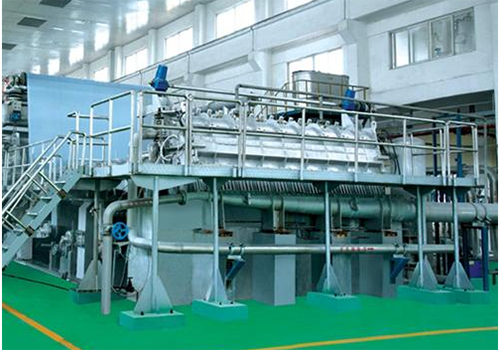

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie D71 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo del raffinatore che utilizza l'inverter D71 è stato messo in funzione per più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

La quantità di alimentazione è controllata dall'effettiva corrente di funzionamento del motore e dispone di una funzione di preallarme di sovraccarico e di una funzione senza intervento, che può garantire la sicurezza del motore e la continuità della produzione;

I vantaggi economici sono notevoli, l'effetto di risparmio energetico è superiore al 20% e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno.

08 Vantaggi per il cliente:

Comoda regolazione della velocità, che può garantire la miscelazione uniforme di vernice e mezzo; Ridurre la perdita del cambio, risparmiare notevolmente sui costi di manutenzione;

La funzione di protezione completa del convertitore di frequenza garantisce la continuità della produzione;

Regolazione continua della velocità online, diverse varietà utilizzano velocità di macinazione diverse;

I vantaggi economici sono significativi e l'intero investimento incrementato dal sistema di controllo della conversione di frequenza può essere recuperato in più di un anno
