01 Introduzione:

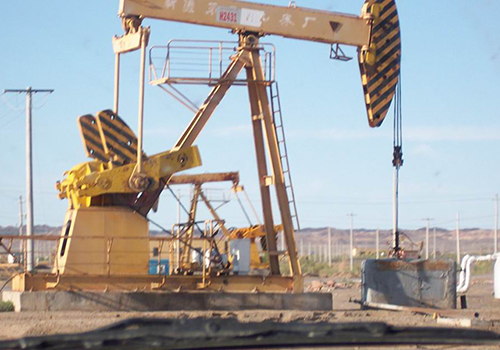

L'unità di pompaggio è l'attrezzatura principale dell'attuale produzione di petrolio, il cui numero supera le 100.000 unità. La capacità totale installata del motore elettrico è di 35 milioni di KW e il consumo energetico annuo è di oltre 10 miliardi di kWh. Il consumo di elettricità dell'unità di pompaggio rappresenta circa il 40% del consumo totale di elettricità del giacimento petrolifero e l'efficienza operativa è molto bassa, l'efficienza operativa media è solo del 25%, il fattore di potenza è basso e lo spreco di energia elettrica è elevato. Pertanto, il potenziale di risparmio energetico delle unità di pompaggio è enorme e anche l'industria petrolifera è un settore chiave per promuovere il "risparmio energetico dei sistemi motore". Utilizzando il convertitore di frequenza D71, la legge di movimento dell'unità di pompaggio può essere adattata alle mutevoli condizioni di lavoro del pozzo petrolifero, in modo da migliorare l'efficienza del sistema e raggiungere lo scopo di risparmio energetico e aumento della produzione.

02 Caratteristiche:

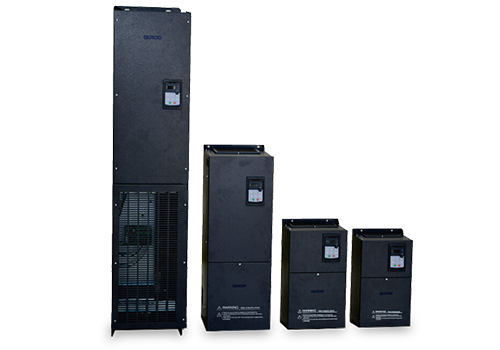

D71 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità.

D71 dispone di numerosi dispositivi di controllo, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni. L'interfaccia MODBUS è la configurazione standard del D71, non è richiesta alcuna opzione. Il D71 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Buone prestazioni di coppia a bassa frequenza (1,5 volte la coppia in uscita quando ad anello aperto 0,5 Hz), coppia elevata a bassa frequenza;

· I modelli da 15 kW e superiori sono dotati di reattori CC standard, che funzionano bene in termini di controllo armonico e stabilità, aiutando i clienti a risparmiare sui costi hardware;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Ha una forte adattabilità ambientale e il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido.

04 Introduzione al sistema:

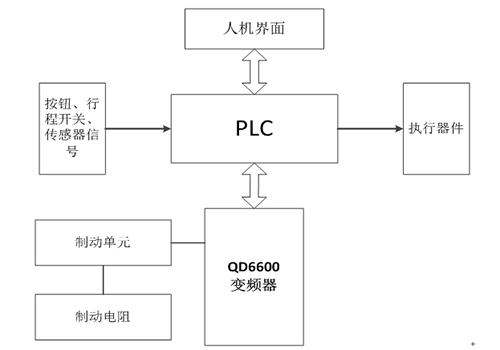

In questo sistema, un inverter D71 da 110KW aziona il motore da 75KW dell'unità di pompaggio piegata e collega il touch screen, il PLC e l'inverter al sistema tramite la comunicazione seriale RS-485. L'inverter realizza la frenatura del consumo di energia attraverso l'unità di frenatura e la resistenza di frenatura.

05 Parametro tecnico:

06 Utilizzo sul posto:

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie D71 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo della macchina kowtow dell'unità di pompaggio del giacimento petrolifero utilizzando l'inverter D71 è stato messo in funzione per più di tre anni e ha ottenuto buoni vantaggi economici e sociali:

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

La velocità di estrazione può essere regolata dinamicamente, risparmiando energia e aumentando allo stesso tempo la produzione di petrolio greggio;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione.

08 Vantaggi per il cliente:

L'impatto delle parti meccaniche è ridotto, la quantità di manutenzione dell'attrezzatura è ridotta e i costi di manutenzione sono notevolmente ridotti;

La funzione di protezione completa dell'inverter garantisce la continuità della produzione;

L'effetto del risparmio energetico è notevole e la produzione di petrolio greggio è notevolmente aumentata;

Il funzionamento del sistema è sicuro e affidabile e i vantaggi economici sono notevoli.
