01 Introduzione:

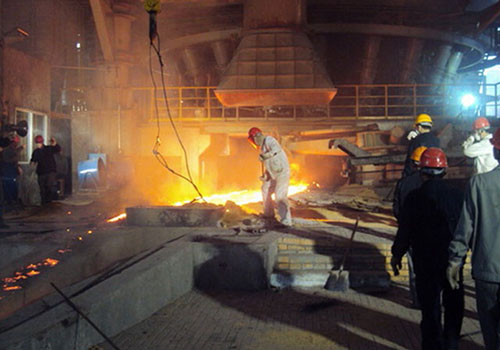

La produzione del ferro nell'altoforno è una delle catene più importanti del processo produttivo (produzione del ferro, produzione dell'acciaio, fusione e laminazione) nell'industria del ferro e dell'acciaio e il sistema di caricamento dell'altoforno è un anello chiave nella produzione del ferro nell'altoforno. Le materie prime vengono continuamente inviate all'altoforno attraverso la parte superiore del forno per garantire la normale domanda della produzione del ferro nell'altoforno. Il convertitore di frequenza RVE32 ha un'applicazione matura nel sistema di sollevamento e alimentazione a doppio carro dell'altoforno per la produzione del ferro.

02 Caratteristiche:

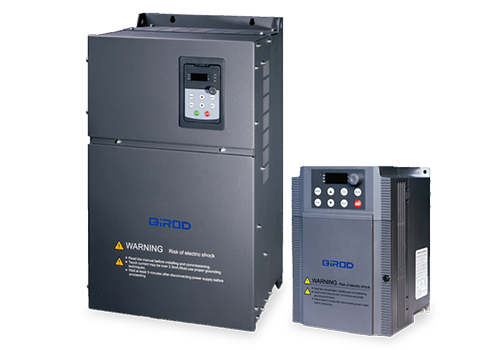

RVE32 è un inverter montato a parete, la gamma di potenza è 0,75KW-500KW, il livello di tensione della linea in ingresso è 380V-480V e il metodo di controllo è il controllo vettoriale senza sensore di velocità. RVE32 dispone di numerosi dispositivi di controllo, tra cui 8 ingressi digitali (LI1-LI8), 2 ingressi analogici (AI), 2 uscite relè (TA), 2 uscite analogiche (AO), alimentazione ausiliaria da 5 V per alimentazione analogica Ingresso fisso, l'alimentazione ausiliaria da 24 V viene utilizzata per l'ingresso digitale, tutti LI/TA, AI/AO possono essere programmati liberamente per definire le funzioni.

L'interfaccia MODBUS è la configurazione standard di RVE32, non è richiesta alcuna opzione. L'RVE32 può essere collegato a sistemi di automazione di livello superiore tramite MODBUS.

03 Vantaggio:

· Buone prestazioni a bassa frequenza (1,5 volte la coppia in uscita a 0,5 Hz ad anello aperto), che soddisfa meglio i requisiti di pieno carico;

· Ha il vantaggio di una risposta rapida della coppia e quando il carico fluttua, la fluttuazione di corrente è piccola;

· Ha una buona capacità di sovraccarico e adattabilità ambientale e ha un'elevata affidabilità operativa;

· Le prestazioni di uscita a bassa frequenza sono buone, la risposta della coppia è rapida e la precisione della stabilizzazione della velocità è elevata.

· Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione;

· Forte adattabilità ambientale, il design del condotto dell'aria completamente indipendente può migliorare notevolmente la resistenza ad ambienti difficili come l'inquinamento da petrolio, polvere e umidità;

04 Introduzione al sistema:

In questo sistema, un motore di sollevamento da 160KW è azionato da un inverter RVE32 da 200KW e un paranco aziona contemporaneamente i due carrelli sinistro e destro per salire e scendere l'uno dall'altro, ovvero uno dei carrelli si alimenta verso l'alto e l'altro carrello scende per un'auto vuota. La tensione del bus dell'inverter può essere aumentata in occasioni quali la frenatura con decelerazione e lo scarico superiore, mentre l'unità di frenatura esterna e il resistore di frenatura vengono utilizzati per ottenere una frenata e un arresto rapidi.

05 Parametro tecnico:

06 Utilizzo sul posto:

A seconda delle condizioni di spazio in loco, nel quadro elettrico è installato un inverter della serie RVE32 e l'installazione dell'inverter e del motore in loco sono come mostrati nella figura.

07 Risultato corrente:

Il sistema di controllo dell'alimentazione del paranco a doppia cabina dell'altoforno utilizzando l'inverter RVE32 è stato messo in funzione per più di tre anni e ha ottenuto buoni vantaggi economici e sociali.

Il dispositivo di controllo funziona in modo affidabile, ha una buona adattabilità ambientale, può resistere ad ambienti difficili come l'inquinamento da petrolio, polvere e calore umido e ha un basso tasso di guasto;

Realizzare il sollevamento regolare e il cambio di velocità dell'alimentatore ed evitare il fenomeno delle grandi vibrazioni all'avvio, del facile slittamento e del fenomeno del rimorchio del tradizionale sistema con verricello;

Eccellenti caratteristiche di limitazione della corrente, forte capacità di sovraccarico, possono ridurre efficacemente il sovraccarico della conversione di frequenza, la protezione da sovracorrente e massimizzare la continuità della produzione.

08 Vantaggi per il cliente:

L'impatto delle parti meccaniche è ridotto, la quantità di manutenzione dell'attrezzatura è ridotta e i costi di manutenzione sono notevolmente ridotti;

La funzione di protezione completa del convertitore di frequenza garantisce la continuità della produzione;

Il funzionamento del sistema è sicuro e affidabile e i vantaggi economici sono notevoli.
