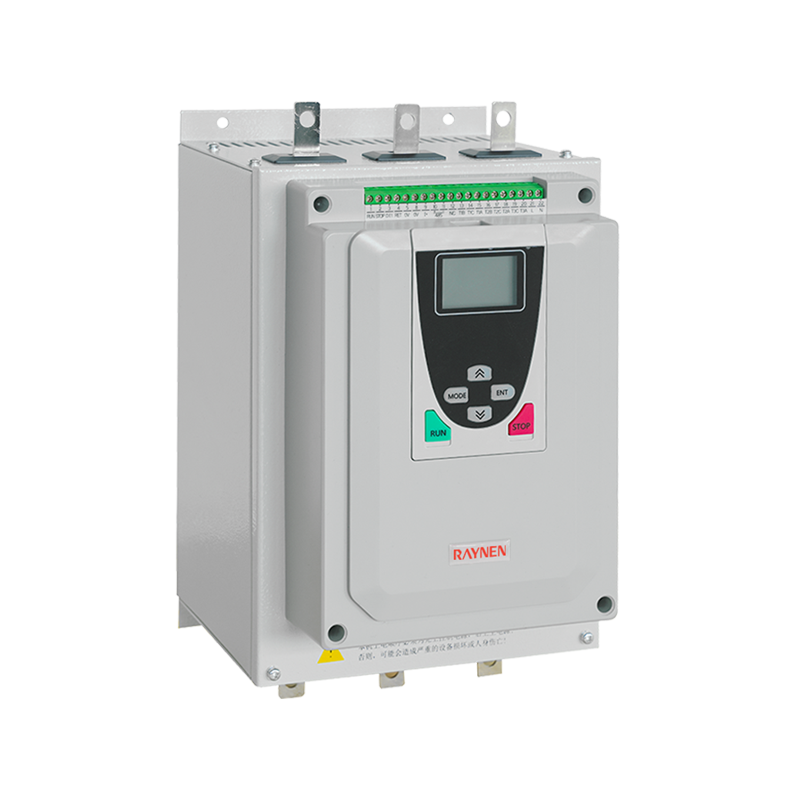

Avviatore graduale RSE-I 7,5-55 kW

Parametrico

Modello

RSE-T3-7-I ~ RSE-T3-55-I

Tipo di bypass

Tipo di bypass integrato

Voltaggio

380 V

Potenza motore adattivo (kW)

7,5/11/15/18,5/22/30/37/45/55

Corrente di uscita nominale (A)

15/23/30/37/45/60/75/90/110

Dimensioni (mm)

342*200*208

Dimensioni di installazione (mm)

299*145

Modello (380 V)

Potenza motoria adattiva

( kW )

Io fuori (A)

Dimensioni

A*L*P (mm)

Dimensioni di installazione (mm)

H1*L1

Apertura

RSE-T3-7-I

7.5

15

342*200-208

299*145

M6

RSE-T3-11-I

11

23

RSE-T3-15-I

15

30

RSE-T3-18-I

18.5

37

RSE-T3-22-I

22

45

RSE-T3-30-I

30

60

RSE-T3-37-I

37

75

RSE-T3-45-I

45

90

RSE-T3-55-I

55

110

RSE-T3-75-I

75

150

443*243*248

392*180

M8

RSE-T3-90-I

90

180

RSE-T3-110-I

115

230

RSE-T3-132-I

132

264

670*280*248

588*230

M10

RSE-T3-160-I

160

320

RSE-T3-185-I

185

370

RSE-T3-200-I

200

400

RSE-T3-250-I

250

500

710*320*252

628*260

M10

RSE-T3-280-I

280

560

RSE-T3-320-I

320

640

Caratteristiche elettriche

Alimentazione di controllo nominale

Monofase 220VAC±15%, 50/60Hz

Tensione di alimentazione nominale

Trifase 380V~480V (-10%~15%)

Frequenza nominale di alimentazione

50Hz o 60Hz

Numero di fasi controllate

3

Motore applicabile

Motore asincrono/trifase a gabbia di scoiattolo

Frequenza iniziale

Dipende dalle condizioni di carico. Si consiglia di avviare e arrestare non più di 10 volte all'ora in condizioni normali e 6 volte all'ora in condizioni di carico pesante

Modalità di avvio

Rampa di tensione, rampa di corrente, limite di corrente, inching, limite di corrente rampa di tensione, rampa di tensione salto improvviso

Modalità di arresto

Arresto libero, arresto morbido

Funzione di protezione

Protezione da perdita di fase, protezione da sovracorrente, protezione da sovraccarico, protezione da squilibrio di corrente, protezione da surriscaldamento, protezione da timeout di avvio, protezione da sottotensione/sovratensione, protezione da frequenza di avvio, protezione da corrente elevata, protezione da rottura tiristori, protezione da sequenza inversa di alimentazione, protezione da errori di cablaggio, ecc.

Caratteristiche ambientali

Temperatura operativa

-10℃ ~ 40℃ (40℃ ~ 60℃ devono ridurre la capacità)

Temperatura di conservazione

-25℃~70℃

Umidità relativa

95% senza condensa né gocciolamenti

Altitudine

Sotto i 1000 m (1000~3000 m devono ridurre la capacità)

Metodo di raffreddamento

55 kW e inferiori: raffreddamento naturale; 75 kW e oltre: raffreddamento ad aria forzata

Metodo di installazione

Montaggio a parete

Altro

Nessun gas infiammabile, esplosivo o corrosivo, nessuna polvere conduttiva o polvere metallica

Standard e Certificazioni

Standard di attuazione

GB/T14048.6

Certificazione

CCC
