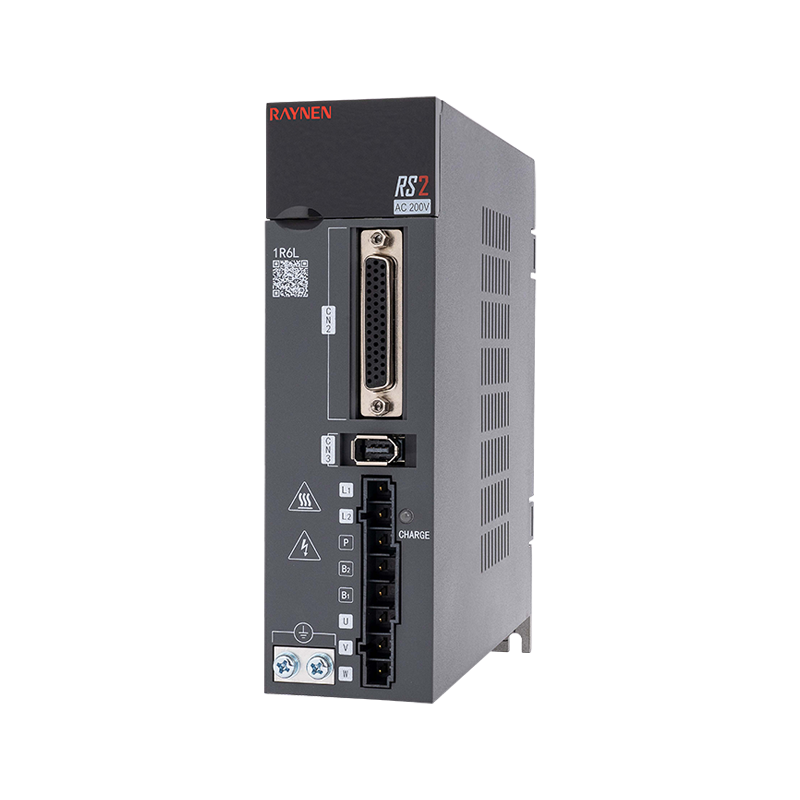

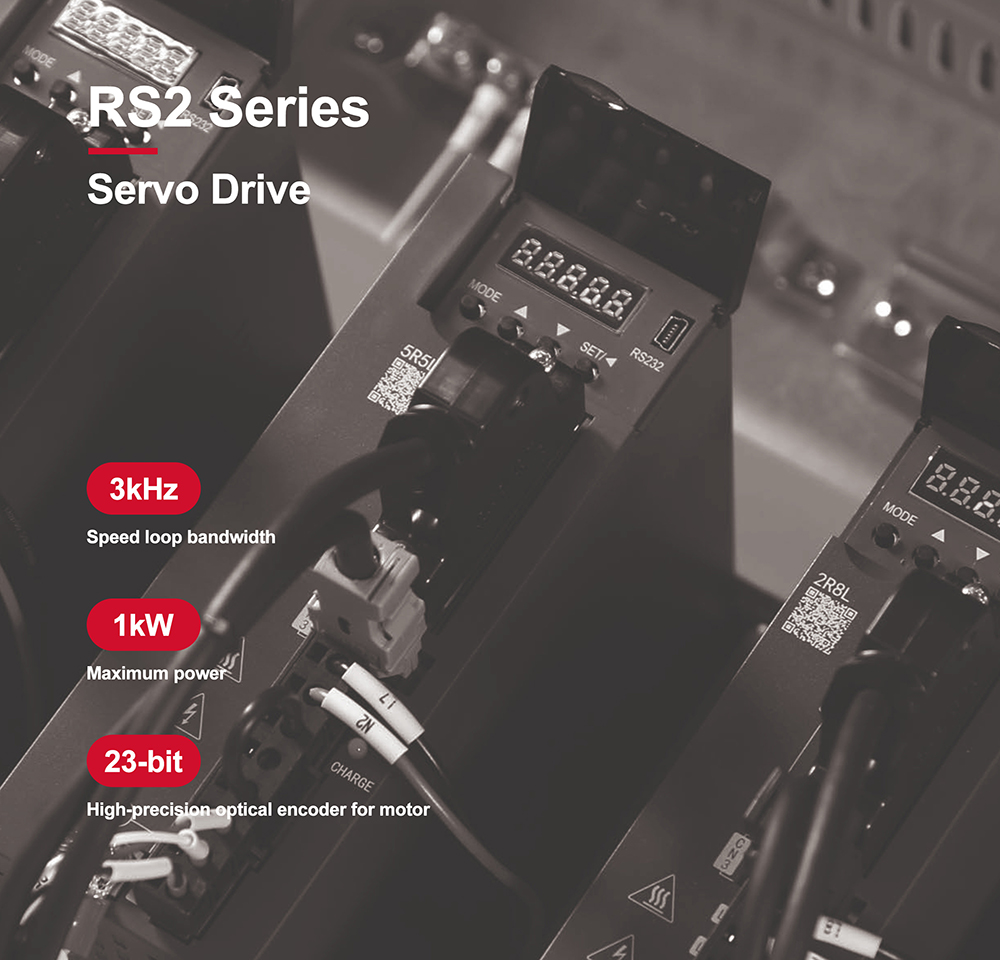

Servoazionamento RS2

Taglia A

Taglia B

No.

Nome

No.

Nome

1

-

1

-

2

MiniUSB

2

MiniUSB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Freno

6

Freno

7

U、V、W

7

U、V、W

8

Vite di terra

8

Vite di terra

9

CARICA

9

CARICA

10

CN4/CN5

10

CN4/CN5

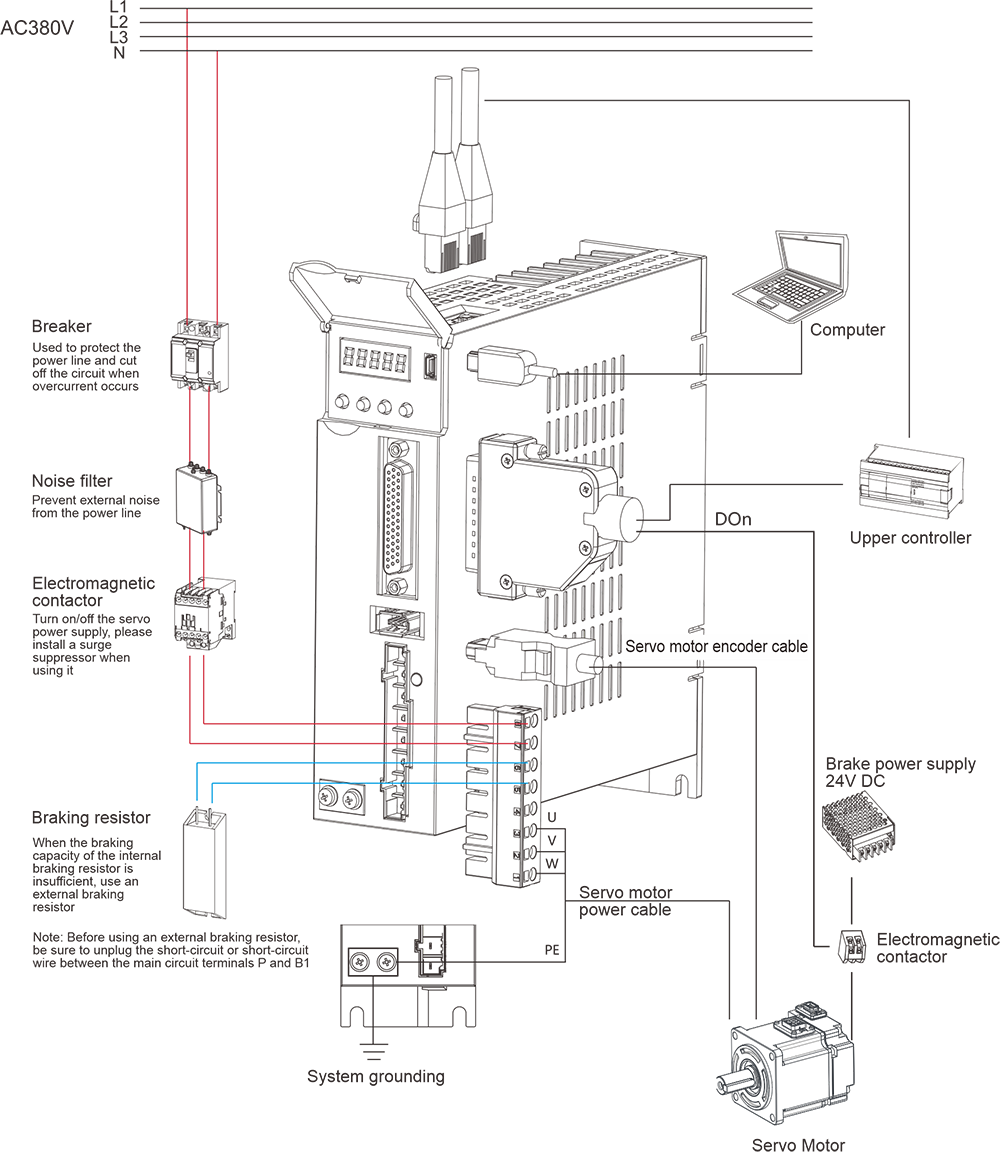

Descrizione:

① -: Display digitale a sette segmenti

②mini USB: interfaccia RS232, collegata al PC

③CN2: connettore del segnale di ingresso/uscita, collegato al controller programmabile (PLC) o all'I/O di controllo

④CN3: interfaccia encoder, collegata all'encoder sul servomotore

⑤L1, L2: Alimentazione del circuito principale, collegata all'alimentazione monofase (alimentazione 200~240 V CA, 50/60 Hz)

⑥Freno: utilizzare un resistore freno esterno

⑦U, V, W: Uscita del servoazionamento, collegata al connettore di alimentazione del motore (U, V, W)

⑧Vite di terra: collegare alla terra dell'alimentazione e alla terra del motore

⑨CARICA: spia di alimentazione

⑩CN4/CN5: porta di comunicazione 485

Specifiche elettriche azionamento monofase 220V

Articolo

Taglia A

Taglia B

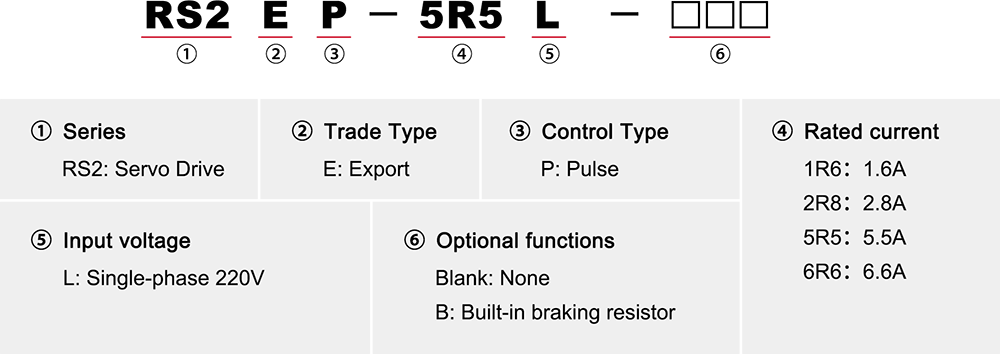

Modello

1R6L

2R8L

5R5L

6R6L

Capacità di alimentazione [kVA]

0.5

1

1.7

2

Corrente di uscita continua [Arms]

1.6

2.8

5.5

6.6

Corrente massima istantanea in uscita [Arms]

5.9

9.3

16.9

17

Circuito principale

Corrente di ingresso continua [Arms]

2.4

5

8.7

11

Circuito principale power supply

Monofase 200~240 VCA, -15%~ 10%, 50/60 Hz

Ciclo di controllo

Alimentazione del circuito di controllo

Alimentazione sbarre, ingresso alimentazione condivisa e raddrizzamento

Perdita di potenza

Circuito principale power loss [W]

30.5

41

60.8

66.2

Perdita di potenza del circuito di controllo [W]

Resistenza di frenatura

Freno resistor function

Facoltativo

Valore di resistenza [Ω]

50

50

50

50

Capacità [W]

30

30

50

50

Valore minimo di resistenza esterna consentita [Ω]

50

45

40

40

Metodo di raffreddamento

Raffreddamento naturale

Raffreddamento ad aria

Livello di sovratensione

OVC III

Taglia A

Taglia B
