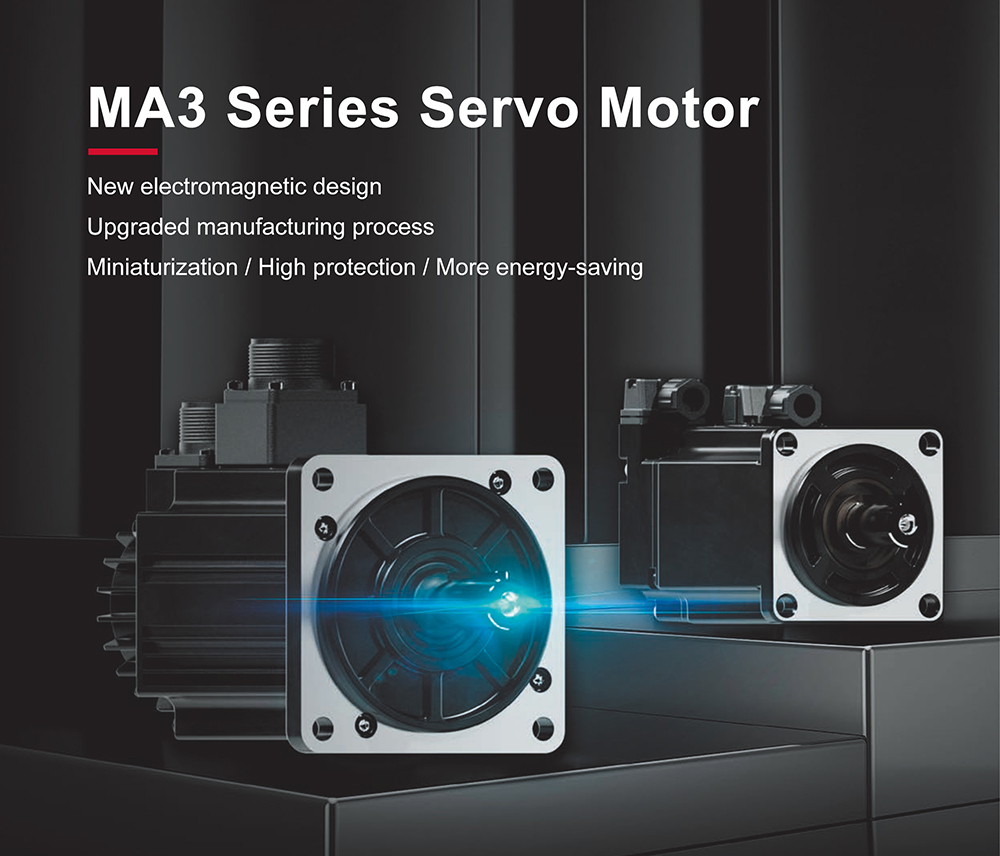

Riepilogo del prodotto
Vantaggio
• Accelerare
Coppia di picco 4 volte maggiore / Velocità di picco di 7.000 giri/min / Encoder ottico ad alta precisione a 23 bit / Aumento della temperatura inferiore del 30%
• Maggiore sicurezza
Design dell'alloggiamento integrato /livello di protezione IP67
• Facile da usare
Lunghezza della fusoliera ridotta del 20%.
Nomenclatura del modello
Parametro
| Servomotori serie MA3 - Flangia 60* | |
| Articolo | Parametri del motore |
| Modello del motore | MA3ED-M06040F- □□□□ |
| Livello di inerzia | Medio |
| Voltaggio (V) | 220 |
| Flangia (mm) | 60 |
| tipo di cablaggio | Tipo di terminale |
| P nominale (kW) | 0.4 |
| Coppia nominale (N·m) | 1.27 |
| Coppia massima istantanea (N·m) | 5.08 |
| Corrente nominale (Arms) | 2.5 |
| Corrente massima istantanea (Arms) | 10.1 |
| Velocità nominale (rpm) | 3000 |
| Velocità massima (rpm) | 7000 |
| Momento d'inerzia (kg·cm2) | 0,54 (0,55) |
| Curva TN (Asse Y: coppia N·m) (Asse X: velocità giri/min) | |

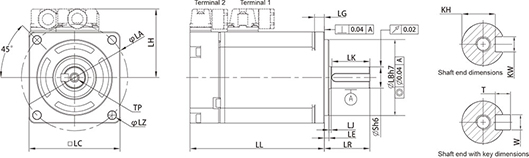

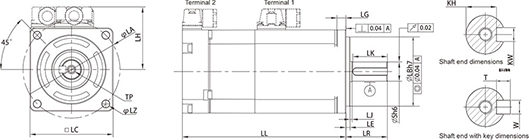

| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| L.B | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| chilowatt | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |
| Senza freno | |
| Con freno | |
*Per dettagli su altri parametri del modello, fare riferimento al manuale di selezione o consultare il servizio clienti.
