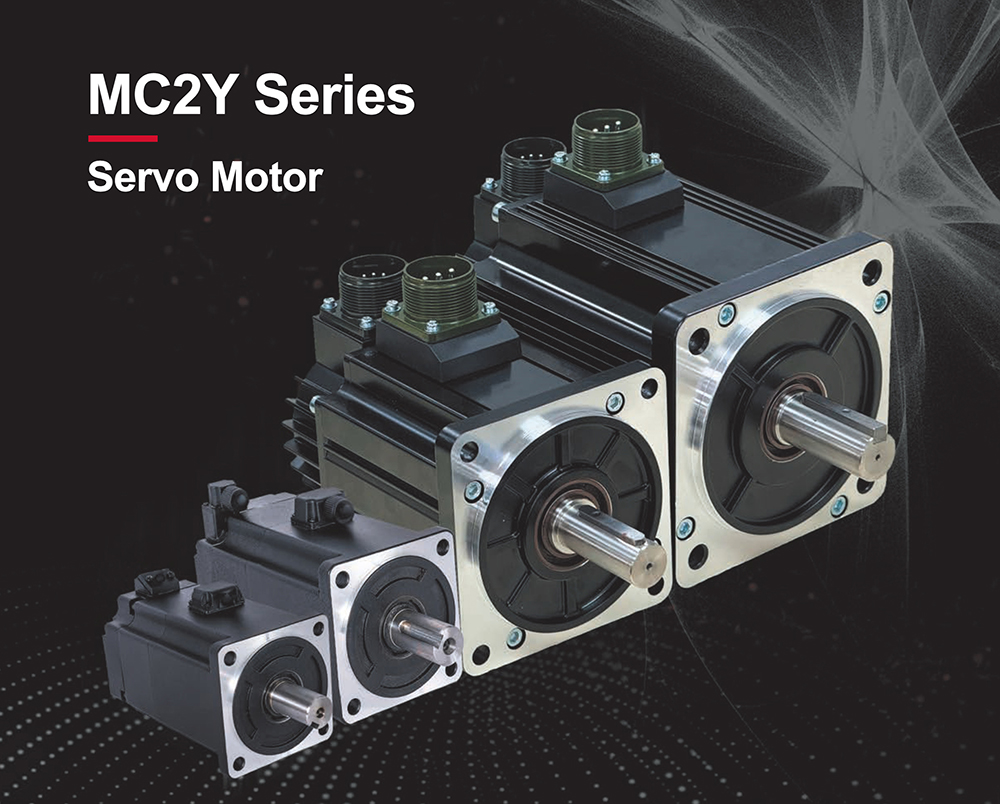

Riepilogo del prodotto
Vantaggio
• 7,5 kW
Massima potenza
• motore a 5 poli
Avvio graduale, coefficiente di coppia più elevato
• 6000 giri/min
Funzionamento stabile e ad alta velocità
• 23 bit
Codificatore ottico assoluto di alta precisione, più accurato
Nomenclatura del modello
Parametro
| Servomotori serie MC2Y - Flangia 180* | |
| Articolo | Parametri del motore |
| Modello del motore | MC2D-t18750- □□□□ YE |
| Livello di inerzia | Medio |
| Voltaggio (V) | 380 |
| Flangia (mm) | 180 |
| Tipo di cablaggio | Tipo di spina aeronautica |
| P nominale (kW) | 7.5 |
| Coppia nominale (N·m) | 47.75 |
| Coppia massima istantanea (N·m) | 119.37 |
| Corrente nominale (Arms) | 17.7 |
| Corrente massima istantanea (Arms) | 47.7 |
| Velocità nominale (rpm) | 1500 |
| Velocità massima (rpm) | 2000 |
| Momento d'inerzia (kg·cm2) | 119,6 (124,6) |
| Curva TN (Asse Y: coppia N·m) (Asse X: velocità giri/min) | |
| LL | 256 (306) |
| LR | 113 |
| LA | 200 |
| LZ | 4-φ13,5 |
| LH | 129 |
| LC | 180 |
| LE | 3.2 |
| S | 42 |
| L.B | 114.3 |
| TP | M16×32 |
| LK | 96 |
| KH | 37 |
| chilowatt | 12 |
| W | 12 |
| T | 8 |
| LG | 17.4 |
| Senza freno | |
| Con freno | |
*Per dettagli su altri parametri del modello, fare riferimento al manuale di selezione o consultare il servizio clienti.
