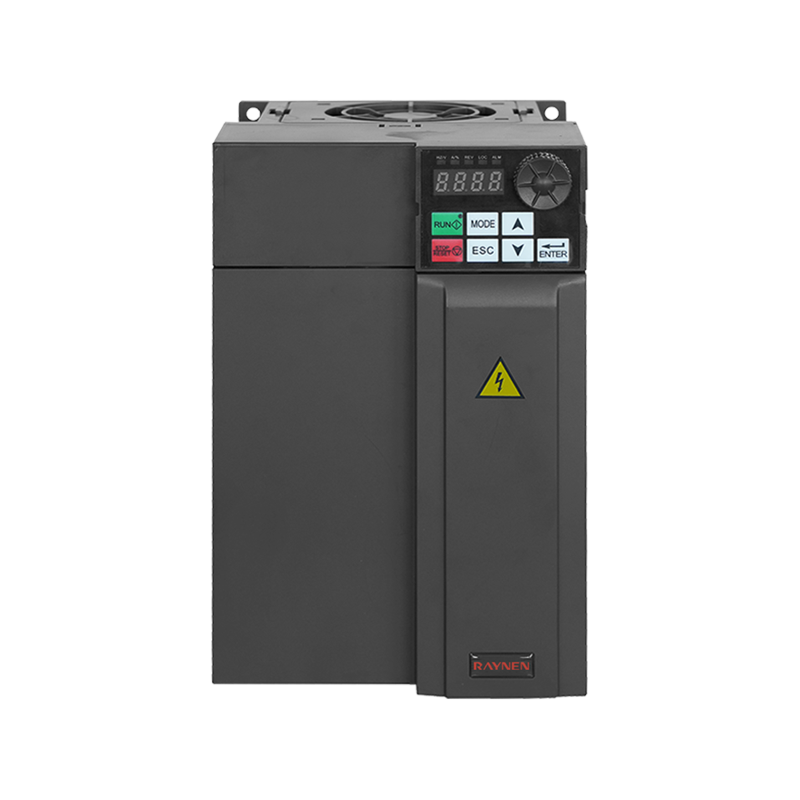

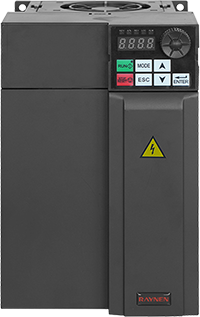

Riepilogo del prodotto
| Parametrico | ||
 | Modello | CT3000 FP-4T-A75 ~ CT3000 FP-4T-11 |
| Voltaggio | 400 V | |
| Potenza nominale (kW) | 0,75/1,5/2,2/4/5,5/7,5/11 | |
| Corrente di ingresso nominale (A) | 3,6/6,4/8,7/14/20,7/26,5/36,6 | |
| Corrente di uscita nominale (A) | 2.3/4.1/5.5/9.4/12.6/18.5/24.6 | |
Nomenclatura del modello
Tabella di selezione Classe trifase 400V
| Modello | Io in (A) | Io esco (A) | Classificato P (kW) | Dimensioni (mm) | Dimensioni di installazione (mm) | ||||
| H | W | D | H1 | W1 | Apertura | ||||
| CT3000FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000PRO-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000PRO-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000PRO-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000PRO-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000PRO-4T-37 | 80 | 75 | 37 | ||||||
| CT3000PRO-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000PRO-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000PRO-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000PRO-4T-90 | 190 | 180 | 90 | ||||||
| CT3000PRO-4T-110 | 225 | 215 | 110 | ||||||
| CT3000PRO-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000PRO-4T-160 | 310 | 305 | 160 | ||||||
| CT3000PRO-4T-185 | 355 | 350 | 185 | ||||||
| CT3000PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000PRO-4T-220 | 430 | 425 | 220 | ||||||
| CT3000PRO-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000PRO-4T-280 | 545 | 530 | 280 | ||||||
| CT3000PRO-4T-315 | 610 | 600 | 315 | ||||||
| CT3000PRO-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000PRO-4T-400 | 785 | 725 | 400 | ||||||
| CT3000PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000PRO-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000PRO-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000PRO-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000PRO-4T-800 | 1400 | 1400 | 800 | ||||||
Prestazioni e configurazione
| Funzioni applicative di base | |
| Boost di coppia a bassa frequenza | Attraverso l'aumento di tensione e l'aumento di coppia, la coppia a bassa frequenza del controllo V/F e del controllo vettoriale sensorless della velocità può essere aumentata di circa lo 0,1%~30,0% |
| Curva V/F | Tipo lineare, tipo multipunto |
| Curva di accelerazione/decelerazione | Accelerazione e decelerazione lineare o a forma di S: tre gruppi di tempi di accelerazione e decelerazione: intervallo di tempi di accelerazione e decelerazione: 0-3200 s |
| Regolazione automatica della tensione (AVR) | Quando la tensione di rete cambia, può mantenere automaticamente costante la tensione di uscita |
| PID integrato | Sistema di controllo a circuito chiuso che può facilmente realizzare il controllo del processo |
| Frenatura CC | Frenatura CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Controllo della corsa | Il motore può essere avviato e arrestato immediatamente; intervallo di impostazione della frequenza di jog: 0,0-20,0 Hz; modalità jog stop: decelerazione/frenatura libera/DC |
| Salto di frequenza | È possibile impostare tre punti di frequenza di salto e i corrispondenti intervalli di frequenza di salto per evitare che l'inverter funzioni in questa banda di frequenza |
| Multivelocità | È possibile impostarne fino a 15 tramite 4 porte di ingresso logico = Frequenza operativa |
| Somma degli ingressi | Utilizzare il risultato dell'operazione algebrica di 2 ingressi analogici come impostazione della frequenza, rendendo l'impostazione della frequenza più flessibile |
| Commutazione tra 2 set di parametri del motore | È possibile impostare e commutare liberamente due serie di parametri del motore per adattarli al motore attualmente azionato |
| Protezione dell'inverter | Protezione perdita di fase ingresso/uscita, rilevamento sottocarico, protezione da sovracoppia, protezione da sottotensione, protezione da sovratensione, protezione da sovracorrente, protezione da surriscaldamento, protezione da cortocircuito fase-fase |
| Protezione del motore | Protezione termica del motore, Limite di corrente del motore, Sovraccarico del motore, Cortocircuito del motore |
| Caratteristiche Elettriche | |
| Tensione in ingresso | CA trifase, 380-480 V, 50/60 Hz o CA monofase, 200-240 V, 50/60 Hz |
| Tensione di uscita | Tensione in ingresso 0-100%, 0,5 Hz-400 Hz |
| Modalità di controllo | Coppia costante V/F, carico quadratico V/F, controllo vettoriale sensorless, modalità di risparmio energetico |
| Frequenza di commutazione | 1,5kHz-12kHz È possibile impostare la funzione di regolazione automatica della frequenza di commutazione: quando la temperatura aumenta, la frequenza di commutazione viene ridotta automaticamente Quando la temperatura ritorna normale, la frequenza di commutazione ritorna al valore iniziale |
| Oltre la capacità attuale | Corrente di uscita nominale al 150% 60 s, corrente di uscita nominale al 200% 2 s |
| Segnale di controllo | ||
| Segnale di impostazione della frequenza | Pannello operativo integrato | Interruttore a membrana (pulsante), manopola della velocità (potenziometro) |
| Segnale esterno | Impostazione SU/GIÙ, ingresso analogico, multivelocità, pannello esterno, comunicazione seriale | |
| Segnale di controllo avvio e arresto | Pannello operativo integrato | Pulsanti RUN, STOP |
| Segnale esterno | Terminale di ingresso logico, pannello esterno, comunicazione seriale | |
| Caratteristiche del circuito di controllo | ||
| Disponibile alimentatore interno | 10 V 24 V | 10 VDC±5%, maximum current 10mA, for reference potentiometer 24 VDC±5%, maximum current 100mA, for logic input port |
| Ingresso analogico | AI1 | Ingresso analogico in tensione: 0-5 V CC o 0-10 V CC, l'impedenza è 30 k Ingresso analogico corrente: 0/4-20 mACC, l'impedenza è 250 Ω Risoluzione: conversione A/D a 10 bit Impostazione predefinita di fabbrica: ingresso di tensione 0-5 V CC |
| AI2 | Ingresso analogico in tensione: 0-10 V CC o ingresso sonda PTC Risoluzione: conversione A/D a 10 bit | |
| Ingresso logico | LI1-LI8 | Alimentazione 0-24 Vcc La logica positiva (sorgente) e la logica negativa (sink) sono facoltative e l'impostazione predefinita è la logica negativa Avanti, indietro, marcia, ripristino guasti, multivelocità e altre 69 funzioni sono opzionali I prodotti 220V 0,4kW-2,2kW e 380V 0,4kW-1,5kW hanno solo 6 canali: LI1-LI6 |
| AI1, AI2 Ingresso valido forzato | Negli inverter inferiori a 11 kW (inclusi), AI1 e AI2 possono essere impostati come ingressi logici. F309 e F310 sono ingressi validi forzati e le relative funzioni di configurazione sono sempre valide durante l'accensione. | |
| Uscita analogica | AO1, AO2 | Uscita analogica in tensione: 0-10 V CC, l'impedenza di carico minima è 470 Ω Uscita analogica corrente: 0/4-20 mA, l'impedenza di carico massima è 700 Ω Risoluzione: 8 bit La frequenza di uscita, la corrente di uscita, l'impostazione della velocità, i dati di uscita seriale e altre funzioni sono opzionali I prodotti da 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW hanno solo 1 uscita analogica, ovvero AO1 |
| Uscita logica | LO、CLO | Collettore aperto, corrente massima 100 mA, tensione massima 30 V CC Uscita logica o uscita a impulsi opzionale, l'impostazione predefinita di fabbrica è uscita logica Frequenza di uscita, corrente di uscita, impostazione della velocità e altre funzioni di uscita opzionali |
| Uscita relè | T1A, T1B, T1C T2A, T2B, T2C | T1A normalmente aperto, T1B normalmente chiuso, T1C punto comune T2A normalmente aperto, T2B normalmente chiuso, punto comune T2C Portata contatti: 5A@250VAC, 5A@30VDC Guasto, allarme, arrivo della frequenza impostata e altre funzioni sono opzionali Per impostazione predefinita T1A è guasto, T2A è impostato automaticamente su funzionamento I prodotti 220V 0,4kW-2,2kW e 380V 0,4kW-1,5kW hanno solo 1 uscita relè, ovvero TA TB TC |
| Comunicazione seriale | MODBUS-RTU, RS-485 a 2 fili, interfaccia terminale | |
| Caratteristiche Elettriche | |
| Protezione AC Drive | Protezione perdita fase in ingresso, Protezione perdita fase in uscita, Rilevamento sottocarico, Protezione da sovracoppia, Protezione da sottotensione, Protezione da sovratensione, Protezione da sovracorrente, Protezione da surriscaldamento, Protezione da cortocircuito di fase |
| Protezione del motore | Protezione termica del motore, Limitazione della corrente del motore, Sovraccarico del motore, Cortocircuito del motore |
| Caratteristiche Elettriche | |||
| Livello di protezione | IP20 | Umidità ambientale | 95% senza condensa né accumulo d'acqua |
| Temperatura di lavoro/stoccaggio | -10~40°C/-20~60°C | Altitudine | Sotto i 1000 m |
| Metodo di raffreddamento | Raffreddamento ad aria forzata | Posizione di installazione | Coperto |
