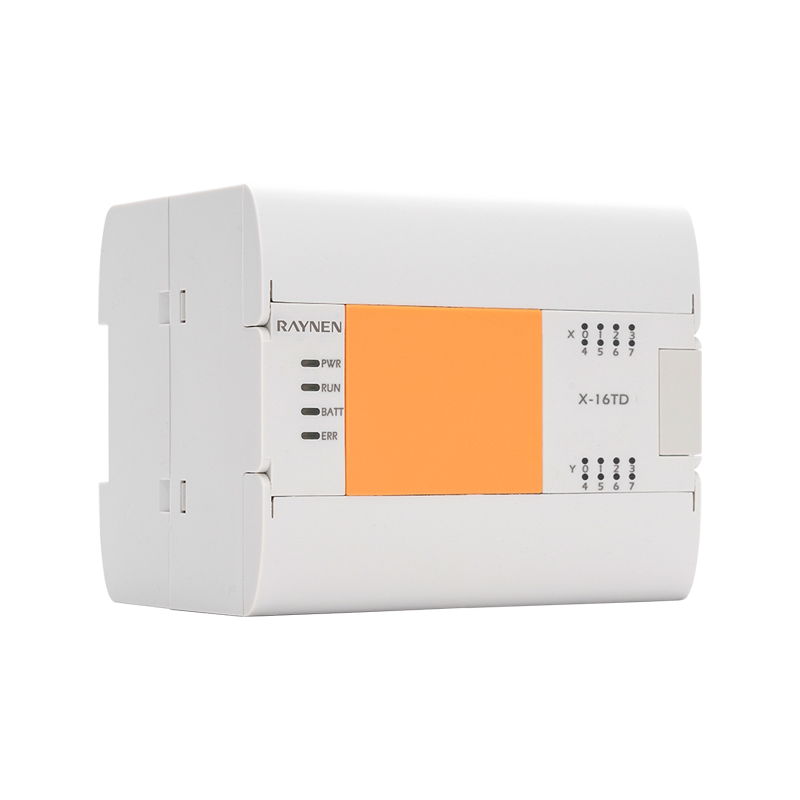

Riepilogo del prodotto
| | • Con un'elaborazione efficiente dei dati, tre conteggi ad alta velocità e altre funzioni • Orologio in tempo reale, dati energetici salvati in modo permanente • Supporta una scheda BD e si espande al massimo fino a 7 moduli |
Vantaggio
| | | | |
| Interfaccia | Ingresso/uscita | Scheda di espansione | Scheda BD |
| Porta di rete integrata RS232/485 | Contatore veloce a 3 vie | Espanso Max 7 moduli | Supporta 1 scheda BD |
Nomenclatura dei modelli
Dimensioni del prodotto (unità: mm)
| |
|
Parametro
| Articolo | Specifiche di potenza | |||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | ||
| Consumo energetico | 10 W | 12 W | 12 W | 113 W | 14 W | |
| tensione di lavoro | Valore minimo | 100 V CA | ||||
| Valore medio | 220 V CA | |||||
| Valore massimo | 240 V CA | |||||
| Limitare la tensione di ingresso | CA 85 V ~ CA 100 V, CA 240 V ~ CA 264 V | |||||
| Consentire un tempo di interruzione di corrente istantanea | Per interruzioni di corrente temporanee inferiori a 5 ms, l'operazione continuerà | |||||
| Fusibile di alimentazione | 60 V 2 A | |||||
| Corrente impulsiva | 12 A, 0,5 ms inferiore/28,8 V CC | |||||
| DC24V dato potere | 300mA sotto | |||||
| Alimentazione incorporata DC5V | 800mA sotto | |||||
| Articolo | Specifiche di potenza | |||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | ||
| Immettere il numero | 8 | 14 | 16 | 24 | 36 | |
| Contatore ad alta velocità | monofase 200KHz [3 pz]; Fase AB 100KHz [3 pz] | |||||
| Tipo di ingresso | PNP/NPN | |||||
| Tensione del segnale di ingresso | Tipo di sorgente CC: CC 20,4 V ~ 28,8 V | |||||
| Impedenza di ingresso | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 sopra | - | 5,6K | ||||
| Sulla corrente di induttanza in ingresso | X0-X5 | 5 mA sopra | ||||
| X6-X7 | 4 mA | 5 mA sopra | ||||
| X10 sopra | - | 4 mA sopra | ||||
| OFF Corrente di induttanza in ingresso | 1 mA sopra | |||||
| Tempo di risposta in ingresso | <4,5 ms | |||||
| Forma del segnale di ingresso | Nessun ingresso di contatto in tensione | |||||
| Ingresso sink: transistor a collettore aperto NPN | ||||||
| Ingresso sorgente: transistor PNP a collettore aperto | ||||||
| Isolamento del circuito di ingresso | Isolamento del fotoaccoppiatore | |||||
| Visualizzazione delle azioni di input | Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico | |||||
| Articolo | Specifiche di potenza | ||||
| XE-16RA | XE-24RA | XE-32RA | XE-40RA | XE-60RA | |
| Numero di uscita | 8 | 10 | 16 | 16 | 24 |
| Tipo di uscita | Contatto secco | ||||
| Tensione nominale | 220 V CA | ||||
| Intervallo di tensione | 5~30 VCC 5~250 VCA | ||||
| Corrente di picco (massima) | 5A 4s Ciclo di lavoro 10%. | ||||
| Corrente nominale per punto (max) | 2A | ||||
| Carico lampada [max] | 30 W CC/200 W CA | ||||
| Tempo di risposta (24 V, carico 2 K) | 10ms | ||||
| on-resistenza [punto di connessione] | 0,22 (massimo quando nuovo) | ||||
| Frequenza impulsi [Max] | 1HZ | ||||
| Ciclo di vita meccanica | 10000000 (senza carico) | ||||
| Contatta la vita | 100000 (carico nominale) | ||||
| scudo | 500 m (uscita normale) | ||||
| non-scudo | 150 m (uscita normale) | ||||
Risorse dei componenti software
| Nome | Contenuto | Tipo di componente morbido | Contenuto |
| X | 256 punti | Elemento bit | X0~X377 |
| Y | 256 punti | Elemento bit | Y0~Y377 |
| M | 7680 punti | Elemento bit | M0~M7679 |
| SM | 512 punti | Elemento bit | SM8000~SM8511 |
| S | 4096 punti | Elemento bit | S0~S4095 |
| V | 8 punti | Elemento verbale | V0~V7 |
| Z | 8 punti | Elemento verbale | Z0~Z7 |
| T | 512 punti | Elemento verbale | T0~T511 |
| C | 200 punti | Elemento verbale a 16 bit | C0~C199 |
| C(32 bit) | 56 punti | Elemento verbale a 32 bit | C200~C255 |
| D | 8000 punti | Elemento verbale | D0~D7999 |
| SD | 512 punti | Elemento verbale | SD8000~SD8511 |
| R | 32768 punti | Elemento verbale | R0~R32767 |
| Interruzione dell'ingresso | 8 punti | | I00*~I07* |
| Interruzione del timer | 3 punti | | I6**~I8** |
| Interruzione del contatore | 6 punti | | I010~I060 |
| Controllo principale con annidamento | 8 punti | | N0~N7 |
| Puntatore P | 4096 punti | | P0~P4095 |
| Costante K | | | Intervallo a 16 bit: -32768~ 32767 |
| | | 32bit ha squillato | |
| | | -2147483648~2147483647 | |
| Costante H | | | Intervallo a 16 bit: 0~FFFF |
| | | 32bit ha squillatoe: 0~FFFFFFFF | |
| Numero reale(E) | | | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Stringa di caratteri | | | Un carattere a mezzo angolo incorniciato da " " , con un massimo di 32 caratteri |
Contatore ad alta velocità
| Ingresso Distribuzione | Contatore singolo monofase | AB Contatore di fase | AB Contatore di fase | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X4 | | | | | U/D | | | S | | | U | | | | | A |
| X5 | | | | | | U/D | | | | | D | | | | | B |
