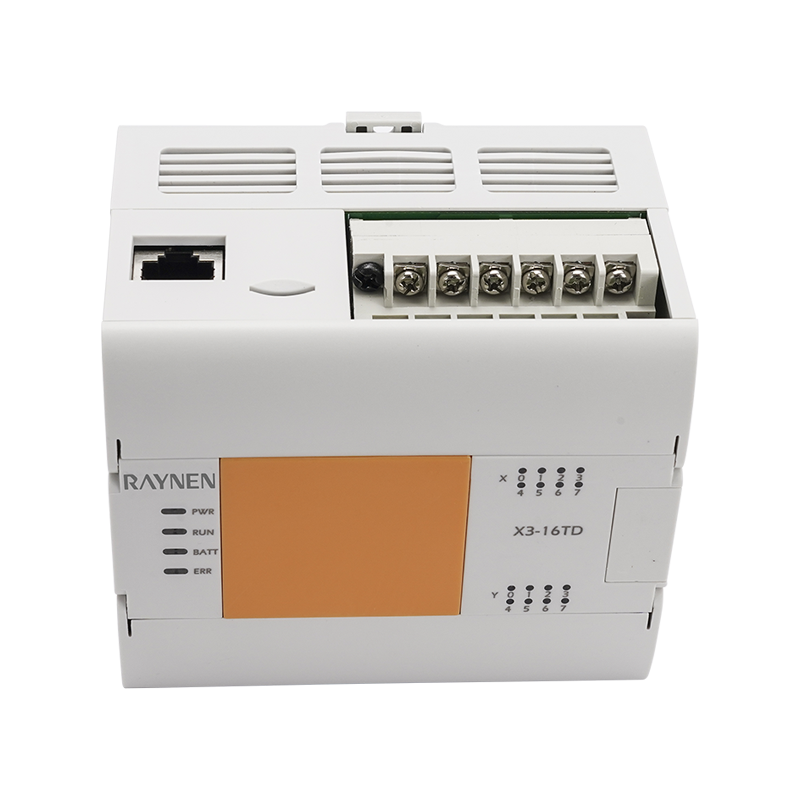

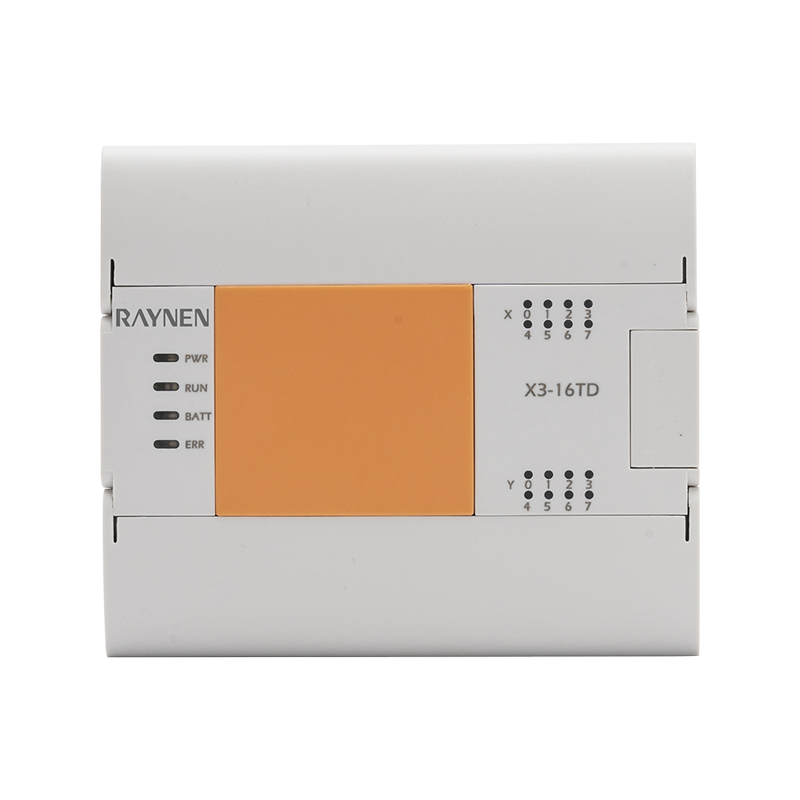

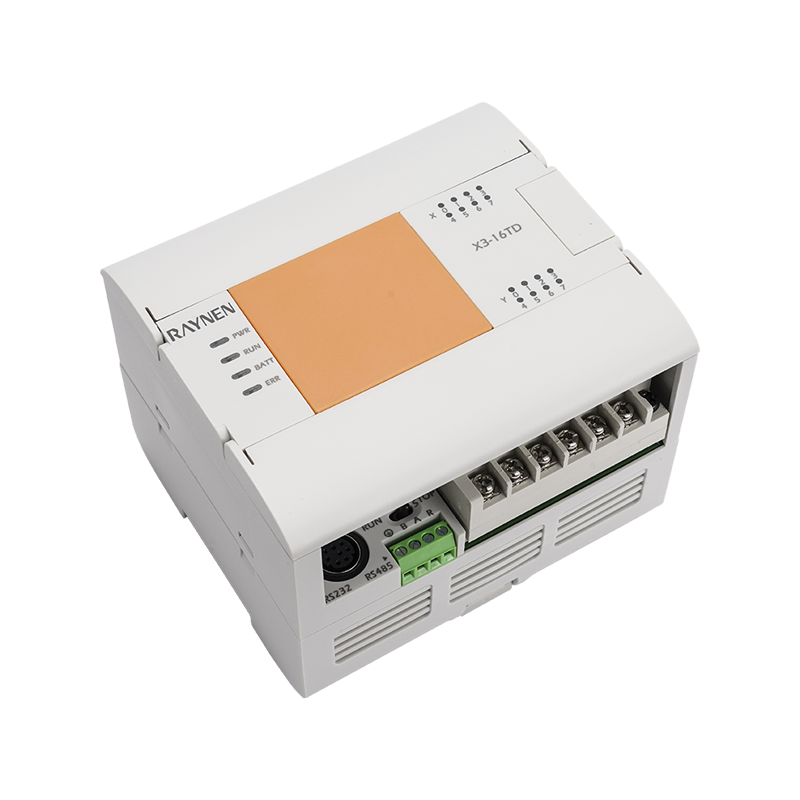

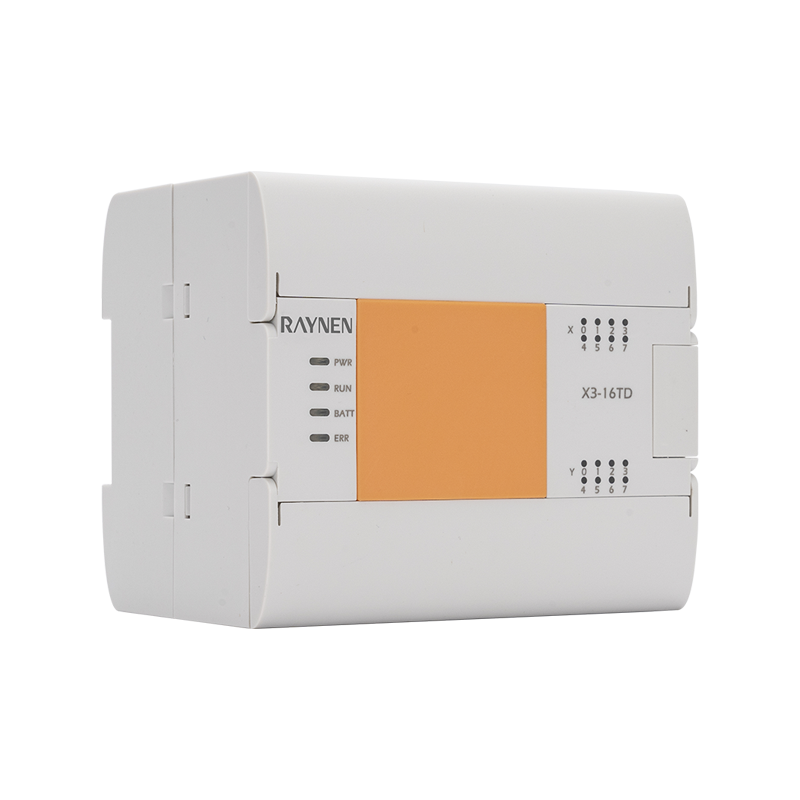

X3 Controllore logico programmabile avanzato

• Con uscita a impulsi ad alta velocità a 2-6 assi, conteggio ad alta velocità, interpolazione lineare e interpolazione dell'arco e altre funzioni di controllo del movimento;

• Orologio in tempo reale, dati energetici salvati in modo permanente;

• È possibile espandere un massimo di 7 moduli.

Interfaccia

Ingresso/uscita

Scheda di espansione

Scheda BD

Porta di rete integrata RS232/485

Contatore veloce a 3-8 canali

Impulso ad alta velocità 2-6 assi 200K

Espanso Max 7 moduli

Supporta 1 scheda BD

Articolo

Specifiche di potenza

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Consumo energetico

10 W

12 W

12 W

13 W

14 W

Tensione di alimentazione

DC24V

Intervallo di tensione

CC 20,4~28,8 V

Consentire un tempo di interruzione di corrente istantanea

Per interruzioni di corrente temporanee inferiori a 5 ms, l'operazione continuerà

Fusibile di alimentazione

60 V 2 A

Corrente impulsiva

12 A, 0,5 ms inferiore/28,8 V CC

DC24V dato potere

300mA sotto

Alimentazione incorporata DC5V

800mA sotto

Articolo

Specifiche di potenza

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Immettere il numero

8

14

16

24

36

Numero ad alta velocità

Monofase 200KHz [3 pezzi] Fase AB 100KHz[3 pezzi]

Monofase 200KHz[4 pezzi],

Fase AB 100KHz[4 pezzi]

Monofase 200KHz [8 pezzi]

Fase AB 100KHz[4 pezzi]

Tipo di ingresso

Tipo di pozzo/tipo di sorgente

Tensione del segnale di ingresso

Tipo di sorgente CC: CC 20,4 V ~ 28,8 V

Impedenza di ingresso

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 sopra

-

5,6K

Sulla corrente di induttanza in ingresso

X0-X5

5 mA sopra

X6-X7

4 mA

5 mA sopra

X10 sopra

-

4 mA above

OFF Corrente di induttanza in ingresso

1 mA sopra

Tempo di risposta in ingresso

<4,5 ms

Forma del segnale di ingresso

Nessun ingresso di contatto in tensione

Ingresso sink: transistor a collettore aperto NPN

Ingresso sorgente: transistor PNP a collettore aperto

Isolamento del circuito di ingresso

Isolamento del fotoaccoppiatore

Visualizzazione delle azioni di input

Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico

Articolo

Specifiche di potenza

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Numero di uscita

8

10

16

16

24

Frequenza degli impulsi (massima)

Single-ended 2

asse 200K

Single-ended 4 assi 200K

Single-ended 6

asse 200K

Tipo di uscita

Uscita transistor/drain

Alimentazione esterna

CC 5 ~ 30 V

Carico massimo

Carico resistivo

0,5 A/via

Carico induttivo

12 W/DC24V

Carico della lampada

5 W/24 V CC

Carico medio

5 mA (5 ~ 24 V CC)

Tempo di risposta

SPENTO→ATTIVATO

Alta velocità: 5μs sotto/10mA sopra (DC5 ~24V)

Comune: 0,2 ms sotto/200 mA sopra (24 V CC)

ACCESO→SPENTO

Alta velocità: 5μs sotto/10mA sopra (DC5 ~24V)

Comune: 0,2 ms sotto/200 mA sopra (DC24V)

Isolamento del circuito

Isolamento del fotoaccoppiatore

Visualizzazione delle azioni di uscita

Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico

Articolo

Prestazioni

Relè di ingresso X

256 punti

X0~X377

Relè di uscita Y

256 punti

Y0~Y377

Relè ausiliario M

7680 punti

M0~Latch start (imposta l'area di non attesa per lo spegnimento)

Inizio chiusura ~ Fine chiusura (Imposta area di mantenimento alimentazione, Max M1023)

Estremità con chiusura ~M7679 (area di mantenimento dell'alimentazione fissa)

Relè ausiliario speciale SM

512 punti

SM8000~SM8511

Relè di stato S

4096 punti

S0~S4095

temporizzatore T

200 punti

T0~T199 (base tempo 100 ms)

T192~T199 (specializzazione subroutine)

46 punti

T200~T245 (base tempi 10 ms)

4 punti

T246~T249(tipo cumulativo 1ms)

6 punti

T250~T255(tipo cumulativo 100 ms)

256 punti

T256~T511(base tempi 1ms)

Contatore 16bit

200 punti

C0~C199

Contatore 32bit

56 punti

C200~C234

Contatore ad alta velocità

-

C235~C255

Registro dati D

8000 punti

D0~D7999

Registro dati speciali SD

512 punti

SD8000~SD8511

Registro indice

16 punti

V0~V7, Z0~Z7

Registro di espansione

32768 punti

R0~R32767

Puntatore

4096 punti

P0~P4095

Interrotto

6 punti

I00*~I50* Interruzione ingresso

3 punti

I6**~I8** Interruzione della temporizzazione

6 punti

I010~I060 Interruzione del contatore ad alta velocità

Controllo principale con annidamento

8 punti

N0~N7

costante K

-

Intervallo a 16 bit: -32768~ 32767, intervallo a 32 bit: -2147483648~ 2147483647

costante H

-

Intervallo a 16 bit: 0~FFFF, intervallo a 32 bit: 0~FFFFFFFF

Numero reale(E)

-

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Stringa di caratteri

-

La lunghezza massima di un carattere a mezzo angolo racchiuso da " " è di 32 caratteri

Ingresso

Distribuzione

Contatore singolo monofase

AB Contatore di fase

AB Contatore di fase

C235

C236

C237

C238

C239

C240

C241

C242

C243

C244

C245

C246

C247

C248

C249

C250

C251

C252

C253

C254

C255
