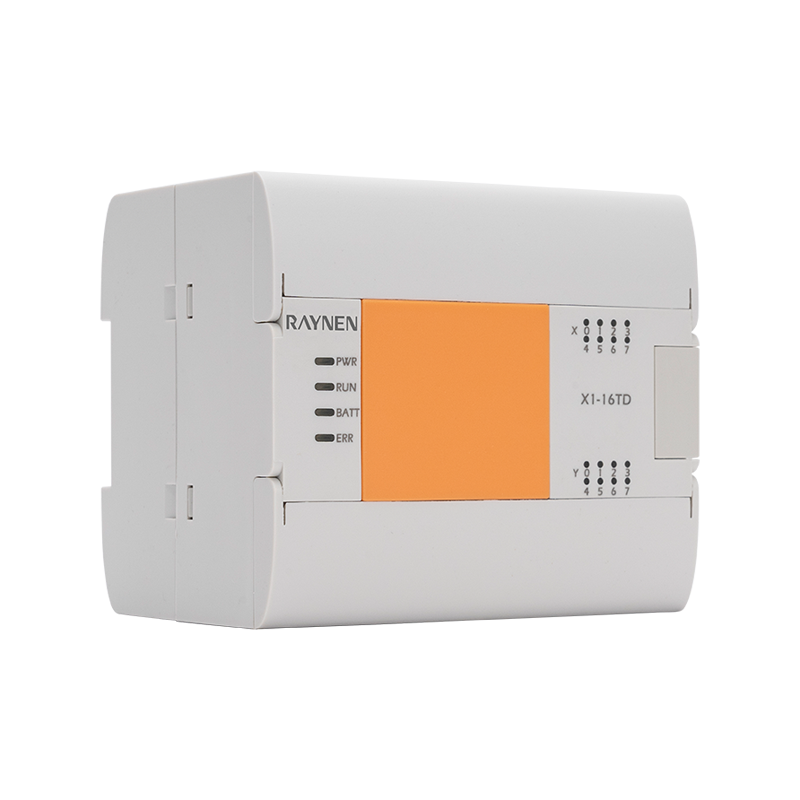

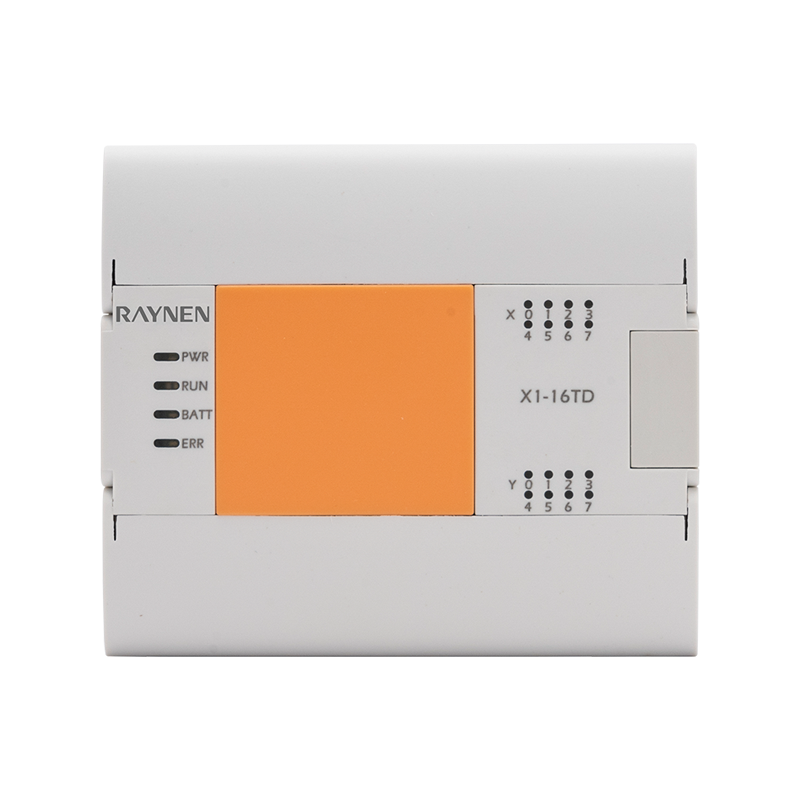

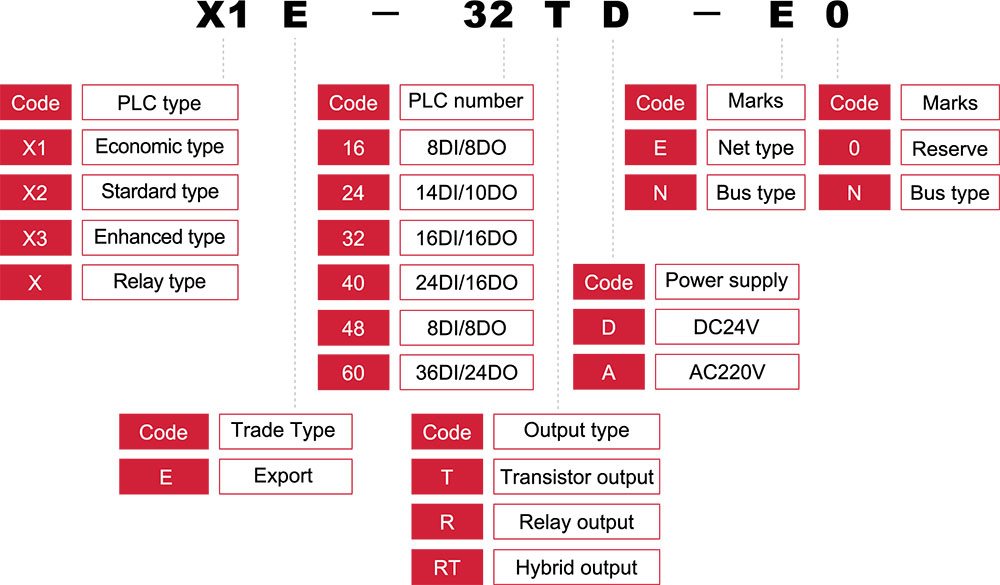

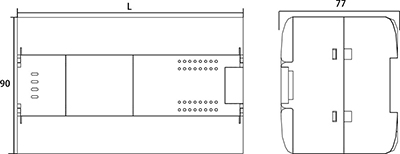

X1 Controllore logico programmabile economico

• Con semplici funzioni di controllo del movimento come uscita a impulsi e conteggio ad alta velocità

• Con conteggio ad alta velocità, uscita a impulsi ad alta velocità da 100 kHz a 3 assi e altre funzioni di controllo del movimento (opzionale)

• Orologio in tempo reale, archiviazione permanente dei dati spenti

• Supporta una scheda BD

Interfaccia

Ingresso/uscita

Scheda BD

Porta di rete integrata RS232/485

Contatore veloce a 2 canali

Impulso ad alta velocità da 60K a 2 assi

Impulso ad alta velocità a 3 assi da 100 kHz (opzionale)

Supporta 1 scheda BD

Articolo

Specifiche di potenza

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Consumo energetico

6 W

7 W

8 W

9 W

11 W

Tensione di alimentazione

DC24V

Tensione di alimentazione range

CC 20,4 ~ 28,8 V

Consentito istantaneo

tempo di interruzione di corrente

Per interruzioni di corrente temporanee inferiori a 5 ms, l'operazione continuerà

Fusibile di alimentazione

60 V 2 A

Corrente di picco

12 A, 0,5 ms sotto/28,8 V CC

Alimentazione DC24V

Sotto i 300 mA

Temperatura dell'ambiente di lavoro

-10℃~60℃ (installazione orizzontale), -10℃~50°℃ (installazione verticale)

Temperatura dell'ambiente di trasporto

-20℃~80°C

Umidità relativa ambientale

5~95%, senza condensa (livello UR 2, conforme a lEC61131-2)

Livello di protezione

IP20

Compatibilità elettromagnetica

Soppressione del rumore, conforme EC61000-6-2

Livello meccanico (vibrazione)

IEC60068, Parte 2-6/10up58Hz

Resistere alla tensione

CA 1,5 kV 1 min, tra ciascun terminale e il terminale di terra

AC500V 1 min, tra ciascun terminale e il terminale di terra

Resistenza di isolamento

Dopo aver misurato con un misuratore di resistenza di isolamento DC500V, ci sono più di 5MΩ tra ciascun terminale e il terminale di terra

Messa a terra

Messa a terra di tipo D (resistenza di terra: inferiore a 100 Ω), non consentire la messa a terra comune con il sistema a corrente forte

Ambiente di utilizzo

Nessun gas corrosivo, infiammabile, polvere conduttiva (polvere) non è grave

Altitudine di utilizzo

2000M sotto (non può essere utilizzato in un ambiente con pressione superiore a quella atmosferica, altrimenti potrebbe verificarsi)

Articolo

Specifiche di potenza

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Immettere il numero

8

14

16

24

36

Numero ad alta velocità

fase segnale 60KHz (2 vie) Fase AB 30KHz (1 via)

Tipo di connessione in ingresso

Morsettiera rimovibile (vite M3)

Tipo di ingresso

Tipo di pozzo/Tipo di sorgente

Tensione del segnale di ingresso

Alimentazione CC: CC 20,4 V ~ 28,8 V

Impedenza di ingresso

X0-X2

2,4K

X3 sopra

5,6K

Sulla corrente di induttanza in ingresso

X0-X2

5 mA sopra

X3 sopra

2,4 mA sopra

OFF Corrente di induttanza in ingresso

1 mA di seguito

Tempo di risposta in ingresso

Non più di 4,5 ms

Forma del segnale di ingresso

Nessun ingresso di contatto in tensione

Ingresso sink: transistor a collettore aperto NPN

Isolamento del circuito di ingresso

Ingresso sorgente: transistor PNP a collettore aperto

Isolamento del fotoaccoppiatore

Visualizzazione delle azioni di input

Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico

Articolo

Specifiche di potenza

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Numero di uscita

8

10

16

20

24

Frequenza degli impulsi (massima)

Terminale singolo 2 alberi 60KHz

Tipo di connessione in uscita

Morsettiera rimovibile (vite M3)

Tipo di uscita

Uscita transistor/drain

Alimentazione esterna

CC 5 ~ 30 V

Carico massimo

Carico resistivo

0,5 A/punto singolo; 0,8 A/4 punti

Carico induttivo

12 W/24 V CC

Carico della lampada

Alta velocità: 2 W/24 V CC, comune: 5 W/24 V CC

Carico medio

5 mA (CC 5 ~24 V)

Corrente di dispersione aperta

0,1 mA inferiore/DC 30 V

resistenza

Punto alta velocità Valore tipico 0,3 Ω (max 0,6 Ω)

Tempo di risposta

SPENTO→ATTIVATO

Alta velocità: 10us sotto/10mA sopra (DC5 ~24V)

Comune: 0,2 ms sotto/200 mA sopra (24 V CC)

ACCESO→SPENTO

Alta velocità: 10us sotto/10mA sopra (DC5 ~24V)

Comune: 0,2 ms sotto/200 mA sopra (DC24V)

Isolamento del circuito

Isolamento del fotoaccoppiatore

Visualizzazione delle azioni di uscita

Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico

Distanza di trasmissione della maschera

500M (uscita comune)

distanza di trasmissione non mascherata

150M (uscita comune)

Articolo

Prestazioni

Modalità di controllo operativo

Metodo di esecuzione ripetuta dei programmi salvati (LSl dedicato) con funzione di interruzione

Modalità di controllo ingresso/uscita

Modalità di elaborazione batch (durante l'esecuzione dell'istruzione END), istruzione di aggiornamento di ingressi e uscite, funzione di cattura degli impulsi

Linguaggio di programmazione

Modalità simbolo relè Modalità scala a gradini (può essere rappresentata da SFC)

Orologio in tempo reale

Funzione orologio

Costruito nel 2000-2099, l'errore annuale non è superiore a 5 minuti/25°C

Memoria del programma

Capacità di memoria massima

È possibile impostare 32000 passi tramite parametri, scrivere commenti e archiviare registri nella memoria del programma

Capacità/modello della memoria integrata

Memoria RAM da 32.000 passi, protetta da password

Scrivi la funzione in RUN

No

Tipo di istruzione

Istruzioni di base

27 tipi di istruzioni di controllo sequenziale, 2 tipi di istruzioni in diagramma ladder

Istruzioni per l'applicazione

218 tipi 497 tipi

Aritmetica

velocità di elaborazione

Comando di base

0,065μs/istruzione

Numero di ingresso/uscita

Numero di punti di input per

utilizzo prolungato

256 punti

Il totale dei punti di input e output non supera i 256 punti

Numero di punti di uscita per

utilizzo prolungato

256 punti

Relè di ingresso-uscita

Relè di ingresso

256 punti

Ingresso e uscita totalizzano 256 punti

Relè di uscita

256 punti

Relè ausiliario

Comune

M0~M7679

7680 punti

Comune/retention Settings can be changed through parameters

Conservazione

M500~M1023

524 punti

Stato

Comune

S0~S4095

4096 punti

Comune/retention Settings can be changed through parameters

Conservazione

S500~S999

500 punti

Comune/retention Settings can be changed through parameters

Temporizzatore

Tipo 100ms

T0~T199

200 punti

0,1~3276,7 s

Tipo 10ms

T200~T245

46 punti

0,01~327,67 s

1ms Tipo cumulativo

T246~T249

4 punti

0,001~32,767S

100ms Tipo cumulativo

T250~T255

6 punti

0,1~3276,7 s

tipo 1 ms

T256~T511

256 punti

Contatore

In generale aumento

C0~C99

100 punti

0,001~32,767 s

(16 bit) [Modificabile]

Comune/retention Settings can be changed through parameters

Conservazione increasing (16-bit)

[modificabile]

C100~C199

100 punti

Comune duplexing

C200~C219

20 punti

Comune/retention Settings can be changed through parameters

(32 bit) [Modificabile]

Conservazione duplexing (32 bit)

[modificabile]

C220~C255

36 punti

Registro dati

Comune

D0~D7999

8000 punti

Comune/retention Settings can be changed through parameters

Conservazione

D200~511

312 punti

Registro di espansione

Controllo principale

P0~P1023

1024 punti

Comando CJ, comando CALL utilizzato

Ponter

Controllo principale

NO~N7

8 punti

Comando MC utilizzato

Nido

Controllo principale

16 bit

-32.768~ 32.767

Stato

10 Numero decimale (K)

32 bit

-2.147.483.648~ 2.147.483.647

16 numero esadecimale (H)

16 bit

0~FFFF

32 bit

0~FFFFFFFF

Numero reale (E)

32 bit

-3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038

Stringa di caratteri ("")

Stringa di caratteri

Specificare con i caratteri tra """". In una costante in un'istruzione è possibile utilizzare un massimo di 32 mezzi angoli

Ingresso

Distribuzione

Contatore singolo monofase

AB Contatore di fase

C235

C236

C237

C243

C244

C251

C252

X0

U/D

U/D

A

A

X1

U/D

R

B

B

X2

U/D

U/D

R

X3

R
