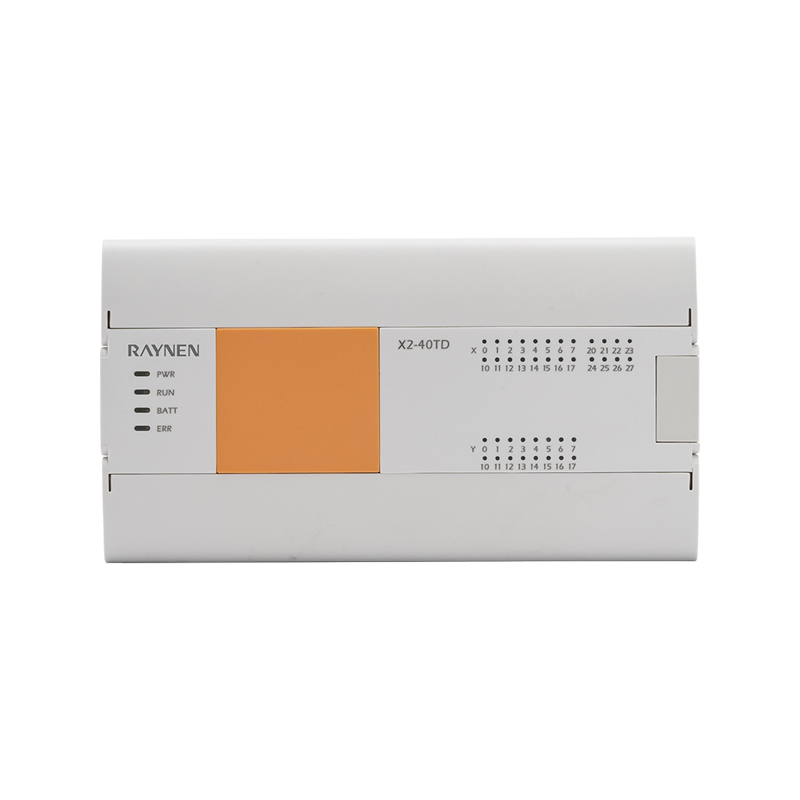

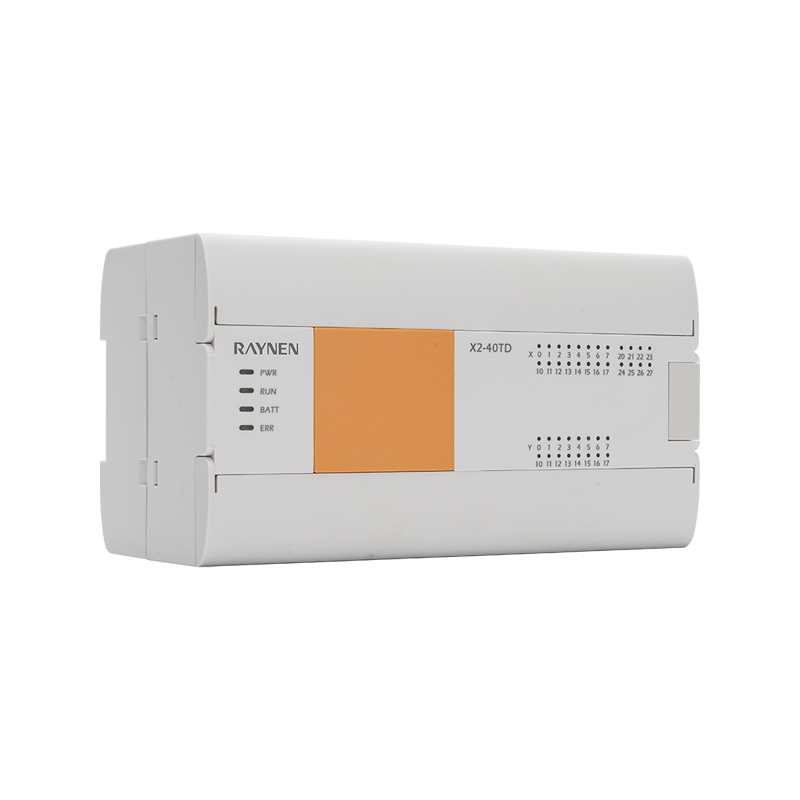

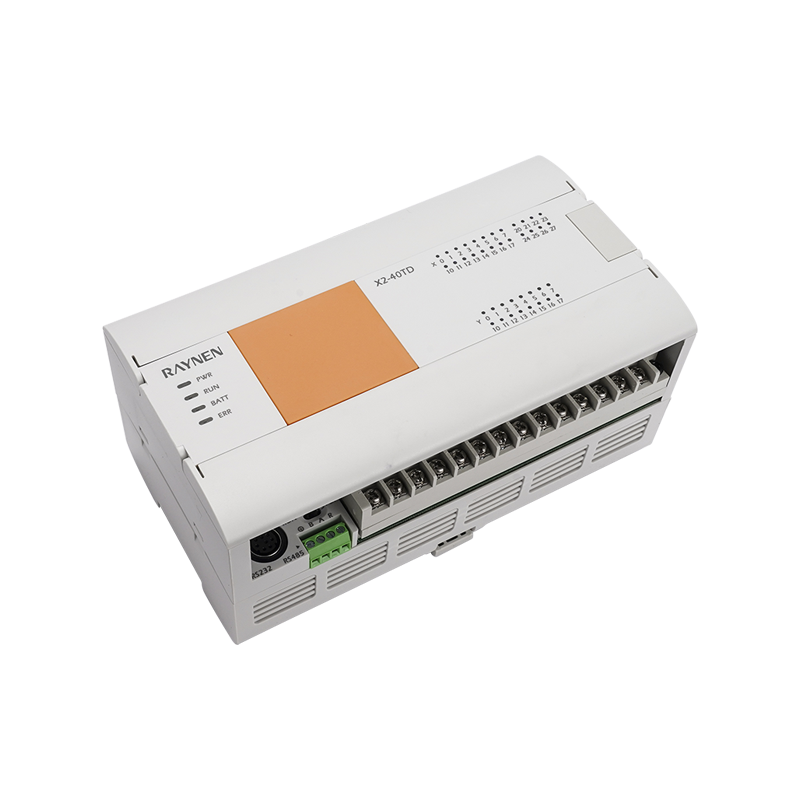

Riepilogo del prodotto
| | • Con interpolazione lineare, conteggio ad alta velocità con uscita a impulsi ad alta velocità a due assi e altre funzioni di controllo del movimento • Orologio in tempo reale, i dati relativi alle interruzioni di corrente vengono archiviati in modo permanente • Supporta una scheda di espansione BD e può espandere fino a 7 moduli |
Vantaggio
| | | | |
| Interfaccia | Ingresso/uscita | Scheda di espansione | Scheda BD |
| Porta di rete integrata RS232/485 | Contatore veloce a 2 canali Impulso ad alta velocità da 60K a 2 assi | Espanso Max 7 moduli | Supporta 1 scheda BD |
Nomenclatura dei modelli

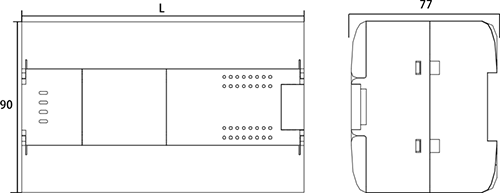

Dimensioni del prodotto (unità: mm)
 |
|
Parametro
| Articolo | Specifiche di potenza | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Tensione di alimentazione | 10 W | 12 W | 12 W | 14 W |
| Intervallo di tensione | DC24V | |||
| Consentire un tempo di interruzione di corrente istantanea | CC 20,4~28,8 V | |||
| Fusibile di alimentazione | Per interruzioni di corrente temporanee inferiori a 5 ms, l'operazione continuerà | |||
| Corrente impulsiva | 60 V 2 A | |||
| DC24V dato potere | 12 A, 0,5 ms inferiore/28,8 V CC | |||
| Alimentazione incorporata DC5V | 300mA sotto | |||
| Articolo | Specifiche di potenza | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Immettere il numero | 14 | 16 | 24 | 36 | |
| Contatore ad alta velocità | Monofase 200KHz[3 pezzi], fase AB 100KHz[3 pezzi] | ||||
| Tipo di ingresso | Tipo di pozzo/tipo di sorgente | ||||
| Tensione del segnale di ingresso | Tipo di sorgente CC: CC 20,4 V ~ 28,8 V | ||||
| Impedenza di ingresso | X0-X5 | 3,3K | |||
| X6-X7 | 5,6K | 3,3K | |||
| X10 sopra | - | 5,6K | |||
| Sulla corrente di induttanza in ingresso | X0-X5 | 5 mA sopra | |||
| X6-X7 | 4 mA | 5 mA sopra | |||
| X10 sopra | - | 4 mA above | |||
| OFF Corrente di induttanza in ingresso | 1 mA di seguito | ||||
| Tempo di risposta in ingresso | <4,5 ms | ||||
| Forma del segnale di ingresso | Nessun ingresso di contatto in tensione | ||||
| Ingresso sink: transistor a collettore aperto NPN | |||||
| Ingresso sorgente: transistor PNP a collettore aperto | |||||
| Isolamento del circuito di ingresso | Isolamento del fotoaccoppiatore | ||||
| Visualizzazione delle azioni di input | Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico | ||||
| Articolo | Specifiche di potenza | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Numero di uscita | 10 | 16 | 16 | 24 | |
| Frequenza degli impulsi (massima) | 2 assi single-ended 200K | ||||
| Tipo di uscita | Uscita transistor/perdita | ||||
| Alimentazione esterna | CC 5 ~ 30 V | ||||
| Carico massimo | Carico resistivo | 0,5 A/via | |||
| Carico induttivo | 12 W/DC24V | ||||
| Carico della lampada | 5 W/24 V CC | ||||
| Carico medio | 5 mA (5 ~ 24 V CC) | ||||
| Tempo di risposta | SPENTO→ATTIVATO | Alta velocità: 5μs sotto/10mA sopra (DC5 ~24V) | |||
| Comune: 0,2 ms sotto/200 mA sopra (24 V CC) | |||||
| ACCESO→SPENTO | Alta velocità: 5μs sotto/10mA sopra (DC5 ~24V) | ||||
| Comune: 0,2 ms sotto/200 mA sopra (DC24V) | |||||
| Isolamento del circuito | Isolamento del fotoaccoppiatore | ||||
| Visualizzazione delle azioni di uscita | Il LED sul pannello si accende quando viene pilotato l'accoppiatore ottico | ||||
Risorse dei componenti software
| Articolo | Prestazioni | |
| Relè di ingresso X | 256 punti | X0~X377 |
| Relè di uscita Y | 256 punti | Y0~Y377 |
| Relè ausiliario M | 7680 punti | M0~Latch start (imposta l'area di non attesa per lo spegnimento) |
| Inizio chiusura ~ Fine chiusura (Imposta area di mantenimento alimentazione, Max M1023) | ||
| Estremità con chiusura ~M7679 (area di mantenimento dell'alimentazione fissa) | ||
| Relè ausiliario speciale SM | 512 punti | SM8000~SM8511 |
| Relè di stato S | 4096 punti | S0~S4095 |
| temporizzatore T | 200 punti | T0~T199 (base tempo 100 ms) |
| T192~T199 (specializzazione subroutine) | ||
| 46 punti | T200~T245 (base tempi 10 ms) | |
| 4 punti | T246~T249(tipo cumulativo 1ms) | |
| 6 punti | T250~T255(tipo cumulativo 100 ms) | |
| 256 punti | T256~T511(base tempi 1ms) | |
| Contatore 16bit | 200 punti | C0~C199 |
| Contatore 32bit | 56 punti | C200~C234 |
| Contatore ad alta velocità | - | C235~C255 |
| Registro dati D | 8000 punti | D0~D7999 |
| Registro dati speciali SD | 512 punti | SD8000~SD8511 |
| Registro indice | 16 punti | V0~V7, Z0~Z7 |
| Registro di espansione | 32768 punti | R0~R32767 |
| Puntatore | 4096 punti | P0~P4095 |
| Interrotto | 6 punti | I00*~I50* Interruzione ingresso |
| 3 punti | I6**~I8** Interruzione della temporizzazione | |
| 6 punti | I010~I060 Interruzione del contatore veloce | |
| Controllo principale con annidamento | 8 punti | N0~N7 |
| costante K | - | Intervallo a 16 bit: -32768~ 32767, intervallo a 32 bit: -2147483648~ 2147483647 |
| costante H | - | Intervallo a 16 bit: 0~FFFF, intervallo a 32 bit: 0~FFFFFFFF |
| Numero reale(E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Stringa di caratteri | - | La lunghezza massima di un carattere a mezzo angolo racchiuso da " " è di 32 caratteri |
Contatore ad alta velocità
| Ingresso Distribuzione | Contatore singolo monofase | AB Contatore di fase | AB Contatore di fase | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
